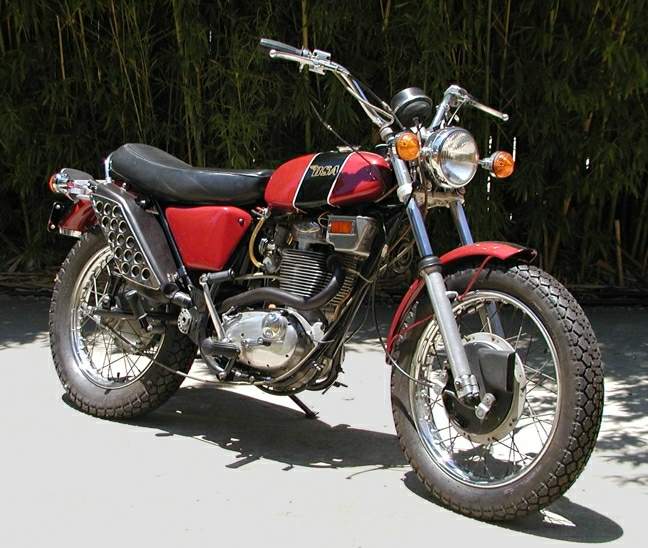

Мотоцикл BSA 50SS 1971 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

12В на мотоцикле ИЖ Планета 3. Переходник для установки генератора

Переходник для генератора     Многие владельцы мотоциклов ИЖ старых моделей с 6-вольтовым электрооборудованием хотят переделать его на более совершенное — 12-вольтовое, применяемое ныне. Может быть им поможет мой опыт.   Переходник для генератора  Для установки на («Планету—3» генератора переменного тока 28 3701 мощностью 100 Вт я выточил переходник, показанный на рисунке, из днища отслужившего алюминиевого поршня. На генераторе снял 5 мм с торцевой поверхности, прилегающей к двигателю. Дополнительно применил блок БПВ14-10 (регулятор—выпрямитель), а катушку зажигания оставил старую (когда она выйдет из строя, поставлю 12-вольтовую от «Планеты-спорт»). Аккумуляторная батарея, разумеется, 12-вольтовая, 6МТС-9 Мотоцикл прошел уже 15 тысяч километров, и электрооборудование работает без замечаний. С. БУЛЬДА Полтавская область, г. Пирятин   1987N08P33

Устранение дефекта самопроизвольно отворачивающихся винтов, крепящих диск сцепления на мотоцикле Урал

В мотоциклах «Урал» нередко самопроизвольно отворачиваются винты, крепящие диск сцепления, что вызывает резкий стук. «Руководство по эксплуатации» рекомендует для устранения дефекта снять коробку передач — значит, предварительно демонтировать колесо, главную передачу и кардан. Коробка передач: 1 — гайка крепления коробки; 2 — труба воздушного корректора; 3 — дополнительное отверстие, которое надо просверлить; 4 — заливная горловина; 5 — винт, крепящий диск сцепления; 6 — диск сцепления. Надобность в этой трудоемкой работе отпадает, если просверлить отверстие диаметром 22—24 мм в крышке коробки, как показано на рисунке. Ослабив крепление коробки (отвернув три гайки и один болт), отодвигаем ее от двигателя на 3—4 мм, чтобы не мешал отвернувшийся на сцеплении винт, который подводим к сверлению, нажимая на пусковую педаль. Через отверстие заворачиваем и надежно керним винт, а затем закрываем отверстие п...

Установка электронного блока системы зажигания Электроника на мотоцикл Днепр МТ-10

  Электронный блок системы зажигания «Электроника», предназначенный для автомобилей, с успехом работает на мотоцикле «Днепр» МТ—10, имеющем 12-вольтовое электрооборудование. Из подобных приборов он самый дешевый, малогабаритный, имеет розетку и выполняет роль противоугонного устройства. Я установил его в багажном отделении коляски и подсоединил следующим образом. Клеммный наконечник № 7 — ц выводу «ЛК» реле-регулятора, что увеличило вторичное напряжение при пуске двигателя, а наконечник № 9 — к «массе». Четыре провода, собранные в пучок, подключил (см. рисунок). Конденсатор отсоединил. Двигатель легко пускается даже зимой, контакты прерывателя практически не изнашиваются, и зазор между ними не требует регулировки. В. ДОНЕЦКраснодарский край, аул Хатукай   Подсоединение кабеля блока: 1— кабель;2— провод от замка зажигания ( + 12 В);3— катушка зажигания Б204; 4 — прерыватель.В кружках &...

Каким будет Минск М-105. Минск становится сильнее

Каким будет Минск М-105     Так выглядит новый минский мотоцикл М-105 На Минском мотовелозаводе готовится к производству новый легкий дорожный мотоцикл М-105. Внешне он похож на своего предшественника М-104, но существенно отличается основными механизмами. По существу создан новый двигатель, более надежный и долговечный благодаря установке в нижней головке шатуна подшипника с сепаратором. Усилены шатун и верхний поршневой палец. В качестве коренных подшипников будет использована серия 303. Все это, по расчетам конструкторов, повысит срок службы основных узлов мотоцикла в 2,5—3 раза. Применение нового карбюратора К-36М, улучшение системы впуска и выпуска, повышение степени сжатия (до 8,0) позволили увеличить мощность двигателя до 7 л. с. Максимальная скорость — 80 км/час. Изменениям подверглась и трансмиссия. Ведущий барабан имеет более крупные шлицы, а диски сцепления покрыты накладками из фрикционной массы. Впервые на минских мотоциклах применена четырехступенч...
