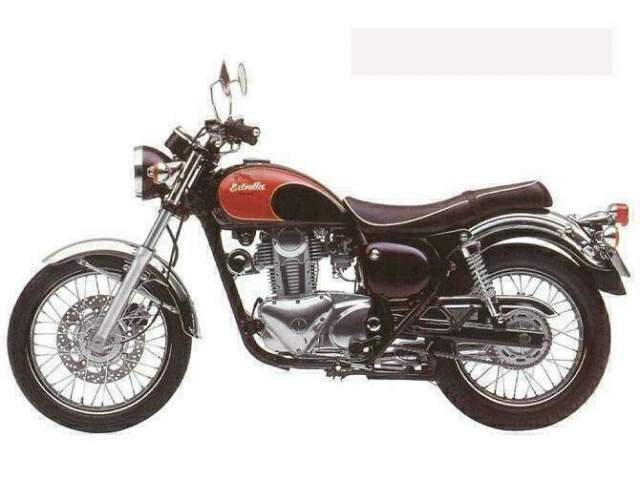

Мотоцикл Kawasaki BJ 250 Estrella 1996 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Сложности при переключении передач на мотоцикле ИЖ Юпитер

Причина в сцеплении   «На моем мотоцикле «ИЖ-Юпитер» что-то непонятное происходит с переключением передач. На стоянке, когда мотор не работает, все передачи переключаются совершенно четко. Когда же заведу двигатель — включить или выключить передачу чрезвычайно трудно. В чем дело!» — спрашивает Ю. Гринько из Ирбита.Устранение этого дефекта надо начинать с регулировки привода выключения сцепления. Поскольку у мотоциклов «Юпитер» переключение передач сблокировано с выключением сцепления, то в операции регулировки есть несколько особенностей. Для начала необходимо полностью ввернуть штуцер на левой стороне руля, чтобы полностью освободить трос сцепления. После этого откройте лючок на левой крышке картера (о том, что предварительно надо снять рычаг переключения передач, можно бы и не говорить), ослабьте стопорную гайку регулировки сцепления и, ввертывая или вывертывая регулировочный винт в центре нажимного диска, найдите такое его положен...

Путь длинной в полвека. ИЖ-7, ИЖ-Д, ИЖ-9, ИЖ-350, ИЖ-49, ИЖ-56, ИЖ-Планета-4, ИЖ-Юпитер-4

ИЖ-7, ИЖ-Д, ИЖ-9, ИЖ-350, ИЖ-49, ИЖ-56, ИЖ-Планета, ИЖ-Юпитер   На окраине Ижевска высится монумент — мотоциклисты на вздыбленных машинах. Он символизирует успехи тружеников города в производстве мотоциклов, в развитии мотоспорта. Полвека назад в соответствии с решением Наркомата тяжелой промышленности здесь, в Ижевске, на базе опытных мастерских Ижстальзавода было организовано мотоциклетное производство. Еще раньше, в 1928 году в этих мастерских группа энтузиастов под руководством инженера П. В. Можарова спроектировала и построила опытные образцы машин. Однако- из-за отсутствия производственных возможностей тогда не удалось развернуть серийный выпуск мотоциклов. К их изготовлению ижевцы приступили в 1933 году. Между двумя моделями, которые вы видите на снимках, лежит путь длиной в полвека. Начинали с мотоцикла ИЖ—7, который лишь в деталях отличался от простой машины Л—300 с двухтактным двигателем, освоенной к тому времени ленинградским заводом «Красный Ок...

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле.  Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер.  1979N03P31
