CZ 977.3 Кроссовый мотоцикл

ЧЗ держит шаг

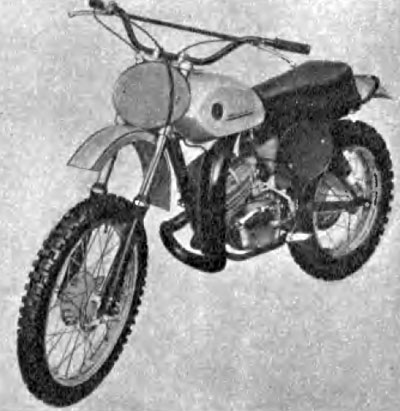

Кроссовый ЧЗ 977.3 CZ 250

В последние годы обострилась борьба в соревнованиях по мотокроссу, особенно в классе 250 смЗ. Сегодня добрых два десятка фирм в разных странах выпускают такие мотоциклы для клубных гонщиков. Технические показатели машин значительно сблизились, и конструкторам приходится практически ежегодно обновлять спортивные машины.

Чехословацкий завод CZ на 1979 год включил в свою производственную программу усовершенствованную модель CZ 977.3. Изменения по сравнению с известной у нас машиной ЧЗ-980 коснулись выпускной системы, передней и задней вилок, расположения спиц в колесах, натяжного устройства цепи, тормоза переднего колеса.



Техническая характеристика кроссового мотоцикла ЧЗ 977.3

Общие данные. Масса — 102 кг. База — 1420 мм. Дорожный просвет — 160 мм. Высота седла — 870 мм. Емкость бензобака — 8 л. Двигатель. Число цилиндров — 1 Рабочий объем — 246 см3. Топливо — бензин с октановым числом 96. Степень сжатия — 11,0. Мощность — 32 л. с. при 7600 об/мин. Максимальный крутящий момент — 3,3 кгс*м при 6200 об/мин. Карбюратор — «Ийков-2934» со смесительной камерой диаметром 34 мм. Трансмиссия. Сцепление многодисковое. Число передач — 4. Передняя передача — шестеренчатая, задняя—цепная. Ходовая часть. Рама — трубчатая одинарная с раздвоенной подмоторной частью. Ход передней вилки — 220 мм, задней — 100 мм. Размер шин: спереди 3,00—21", сзади — 4,75—18".



1979N08P25
