Как легче снять цилиндры на Яве. Защитные прокладки на шпильки
Защитные прокладки на шпильки
После длительной эксплуатации мотоцикла ЯВА, особенно в сельской местности, бывает трудно снять цилиндры: пыль и песок, смешиваясь с маслом, плотно забивают отверстия под шпильки. К тому же при разборке часть этой грязи попадает в картер, как ни стараешься его закрыть.
Прокладка под головку

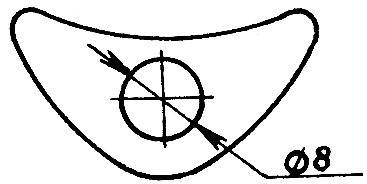

Я избавился от этой неприятности следующим образом. Из сырой резины толщиной около 2 мм вырезал шесть прокладок (согласно рисунку) и надел их на шпильки до установки головки. При работе двигателя от нагрева они вулканизуются и надежно закрывают отверстия от пыли.
Уже несколько лет я успешно применяю этот способ.
В. КОРОТЧИКОВ
Гомельская область, г. Озераны
1989N07P33
