Клапаны и седла мотоцикла УРАЛ 2

Мотолюбитель Я. Манушкин из Ростовской области спрашивает, каким требованиям должны удовлетворять после ремонта клапаны, седла и клапанные пружины на мотоцикле Урал 2 (М-63).

После обработки, притирки и тщательной промывки седла и клапана необходимо проверить их прилегание. Для этого на седло наносят тонкий слой краски, вставляют соответствующий клапан и поворачивают его, прижимая головку к седлу. Поясок прилегания на головке клапана должен быть шириной 1,5 — 1,8 мм и располагаться посредине фаски. Толщина цилиндрического пояска — не менее 1 мм. Форма и размеры седла показаны на рисунке.

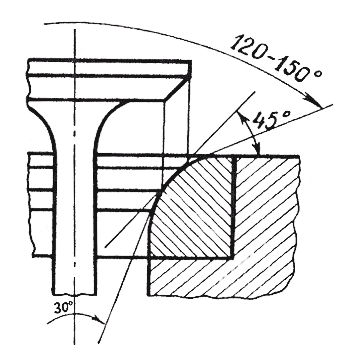

Рис. Форма и размеры седла

Рис. Форма и размеры седла

Герметичность посадки клапанов проверяют керосином. Для этого чисто протирают поверхности прилегания клапана и седла и, прижимая клапан к седлу, заливают во всасывающий (или выпускной) канал керосин. Если в течение минуты керосин по соединению не проникает, прилегание считается удовлетворительным.

В клапанных пружинах надо проверить перпендикулярность опорных плоскостей оси пружины, ее длину и жесткость, которые должны соответствовать данным в таблице.

Номер и наименование пружины Диаметр проволоки, мм Длина в свободном состоянии, мм Упругость пружины
6201419 наружная 4 43±0,5 При сжатии до 34 мм усилие около 16 кг, до 25,75 мм — 30 — 33 кг
6201420 внутренняя 3 39±0,5 При сжатии до 30,5 мм усилие около 10.5 кг. до 22 мм — 21 —24 кг
