Уплотнение вилки на мотоцикле Минск М-106



«Во втором номере журнала «За рулем» за этот год прочел об изменении уплотнения гайки на передней вилке мотоцикла «Минск». Можно ли переделать этот узел на мотоцикле М-106? Взаимозаменяемы ли колеса на «Минске»?» — спрашивает К. Луконенко из Запорожья.

Отвечают конструкторы завода.

Уплотнение верхней гайки и пера передней вилки у мотоциклов М-106 и «Минск» выполнено посредством резинового кольца. У М-106 оно расположено под нижним торцем гайки, и поэтому, если перо не полностью входит в мостик (из-за повреждения их конических поверхностей или попадания грязи), кольцо не зажимается и пропускает масло наружу. У мотоцикла «Минск» кольцо установлено в проточке гайки (рис. 1) и поэтому выполняет свое назначение независимо от степени ее затяжки.

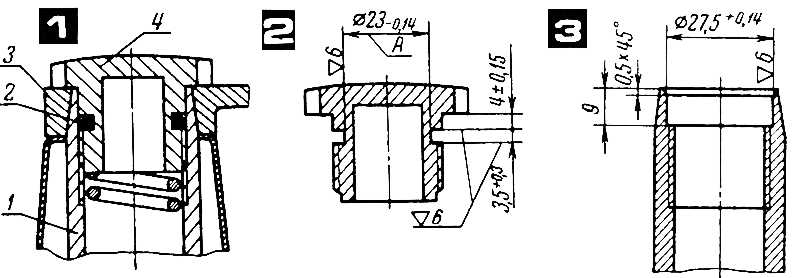

Рис. 1. Радиальное уплотнение гайки в пере вилки мотоцикла «Минск»: 1 — труба пера вилки; 2 — резиновое кольцо; 3 — мостик вилки; 4 — гайка.

Рис. 2. Переделанная гайка.

Рис. 3. Расточенное отверстие в трубе.



Чтобы сделать такое уплотнение на М-106 (и других моделях), достаточно проточить в гайке канавку, как показано на рис. 2, а в трубе пера вилки разделать отверстие согласно рис. 3. Если размеры кольца отличаются от приведенных на рис. 4, то для обеспечения герметичности соединения следует изменить размеры канавки и отверстия так, чтобы получились такие же натяги, как со «штатным» кольцом.

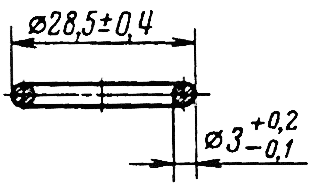

Рис. 4. Резиновое кольцо (деталь М 101-28433А)

Рис. 4. Резиновое кольцо (деталь № 101-28433А).



Переднее и заднее колеса у мотоцикла «Минск», как и на прежних минских моделях, — невзаимозаменяемы.



1974N09P13
