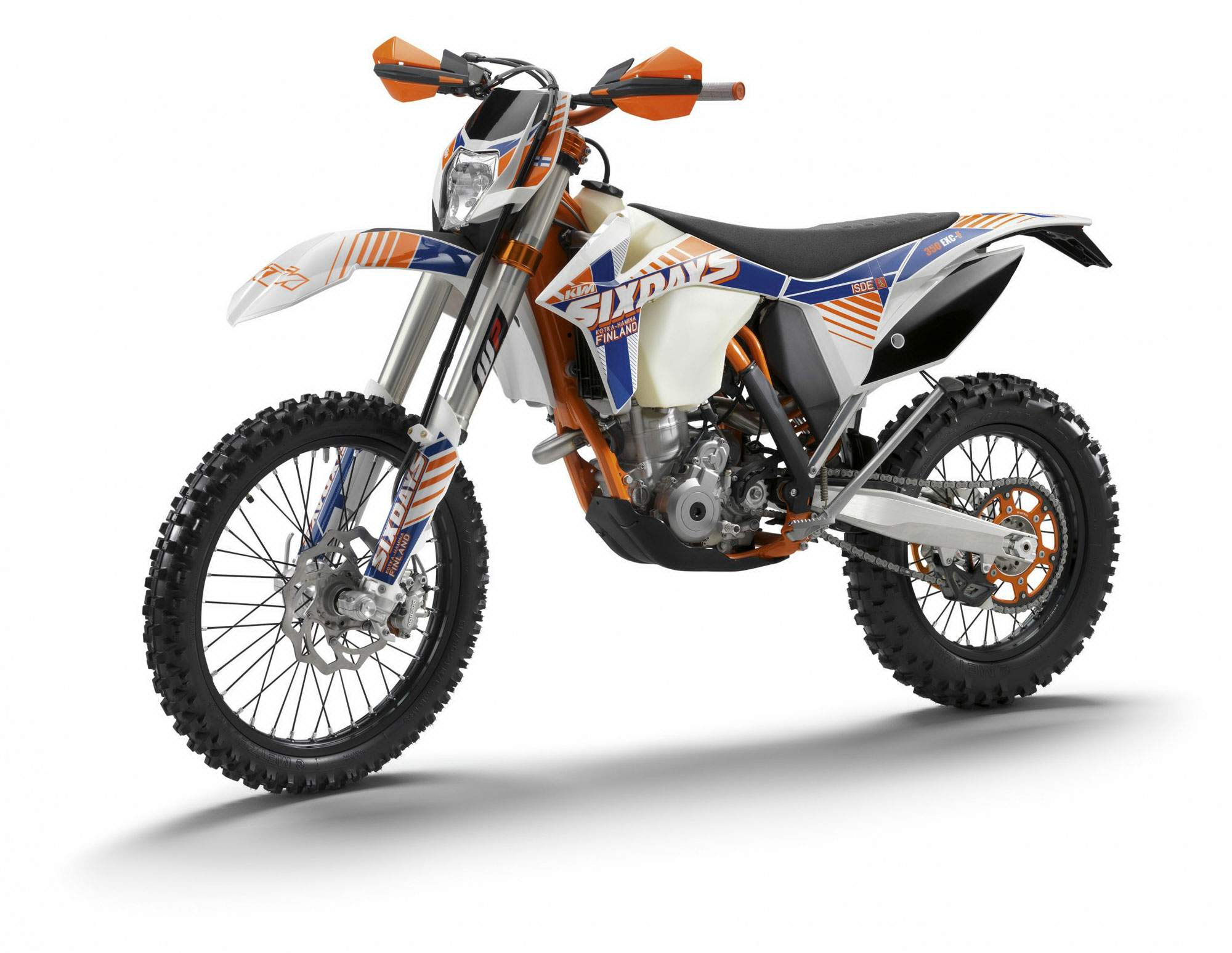

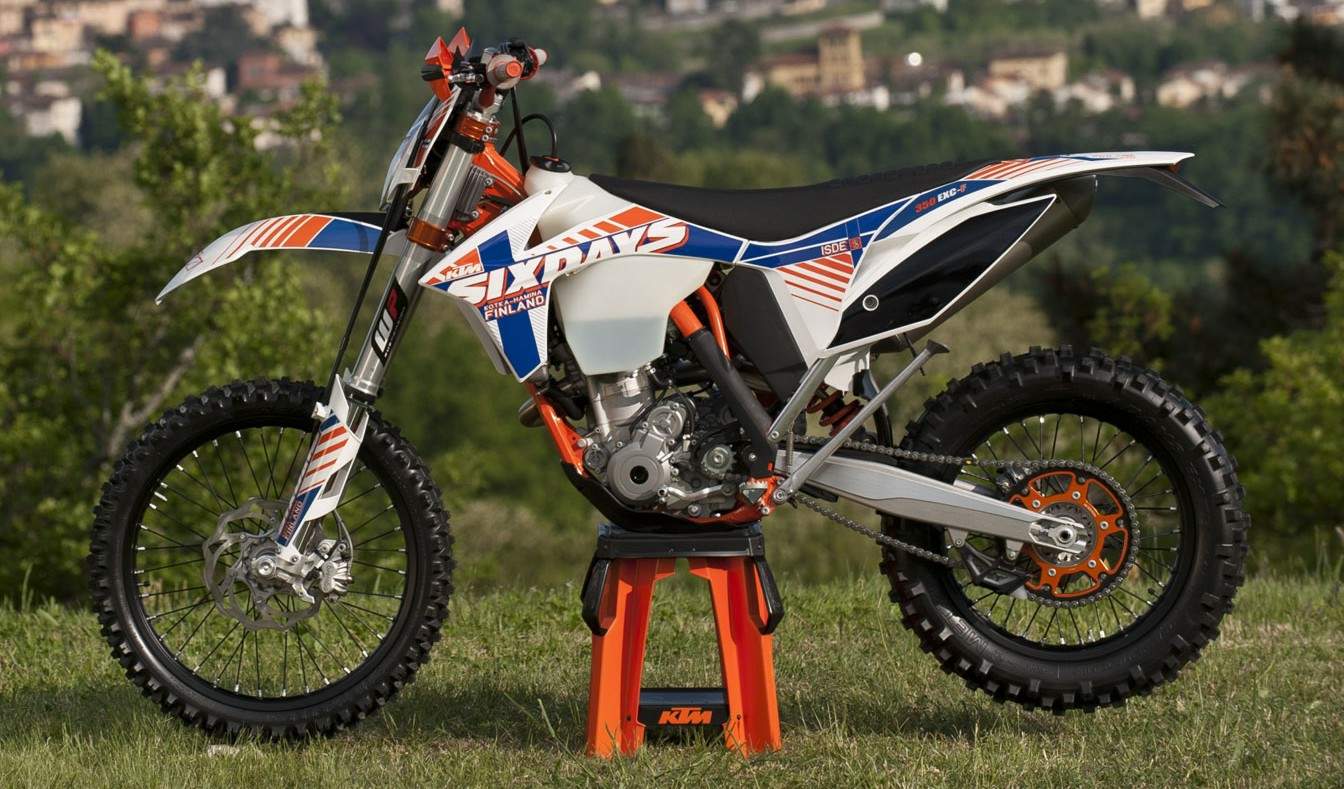

Мотоцикл KTM 350 EXC-F Six Days 2012 обзор

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Энергоснабжение Явы

Переделка электрооборудования Явы 6В в 12В

Переделка электрооборудования Явы   В нашем журнале не раз шла речь о недостатках электропитания мотоцикла ЯВА-634, выпускавшегося до 1985 года. При малых оборотах коленчатого вала (до 1800 в минуту) 6-вольтовый генератор не вырабатывает энергию, и все потребители в это время питаются от аккумулятора. Если включено освещение и фара, батарея быстро разряжается, что при многократных циклах приводит к выходу ее из строя. Единственная мера, позволяющая избежать этой неприятности, — поддерживать средние обороты даже на плохой дороге или остановках у перекрестков. Ясно, что это доставляет большие неудобства, особенно жителям сельской местности. В выпускаемой ныне ЯВЕ модели «638» применена 12-вольтовая система электрооборудования (ее описание и схема приведены в № 6 за 1987 год), где более совершенный и мощный генератор начинает работать уже при 1000 об/мин.Понятно, что многие владельцы старой модели хотят перейти на новое электрооборудование, но встречают препятствие:...

Мотоцикл ИЖ Юпитер 5К 01. Юпитер пятый и последний ?

Юпитер пятый и последний ?К началу зимы, когда я принялся за этот отчет, редакционный «Юпитер-5К-01» стал раскручивать шестнадцатую тысячу километров, Такой пробег еще не позволяет дать исчерпывающую информацию о достоинству и недостатках модели. Тем не менее впечатлений достаточно; специалисты утверждают, что для определения качества блюда не обязательно съедать его целиком. Будем следовать этому принципу.Начну с того, что, несмотря на радикально-красный цвет, никаких революционных изменений в «Юпитере-5» не заметил. По существу это все тот же, хорошо известный «ИЖ-Юпитер» более современного внешнего вида. Безусловно, движение к лучшему в нем есть, но лишь с целью «дотянуть» мотоцикл, в то время когда необходим качественный скачок. Изделие ковалось сугубо для внутреннего потребления, видно, что конкурировать с такими породистыми скакунами, как, например, БМВ, «Хонда» или «Ямаха», «Ижмаш» пока не планир...

Урал М-67. Схема электрооборудования

  Рис. Схема электрооборудования мотоцикла Урал М-671 — фонарь левого указателя поворота 2 — лампа А12-21; 3 — фара;- 4 — лампа А12-4 габаритного и стояночного света; 5 — лампа А12-45-40 дальнего и ближнего света; 6 — фонарь правого указателя поворота (на мотоцикле с коляской не подключен): 7 — спидометр; 8 — лампа А12-1 освещения спидометра; 9 — фонарь контрольной лампы указателей поворота; 10 — фонарь контрольной лампы аварийного давления масла; 11 — фонарь контрольной лампы дальнего света; 12 — фонарь контрольной лампы генератора; 13 — фонарь контрольной лампы датчика нейтрали; 14 — панель приборов; 15 — центральный переключатель; 16 — переключатель указателей поворота; 17 - прерыватель указателей поворота; 18 — пробка контакта; 19 — датчик аварийного давления масла; 20 — переключатель света; 21 — передний фонарь коляски 22 — лампа А12-21 габаритног...
