Как устранить люфт стержня передней вилки в верхнем мостике На некоторых мотоциклах ЯВА после 30 — 50 тысяч километров пробега износ приводит к люфту стержня передней вилки в верхнем мостике. Он обнаруживает себя неприятными стуками при движении по плохой дороге. Применение фольги для уменьшения зазора малоэффективно, а затяжка гайки ничего не дает. Устранить люфт удалось при помощи специальной гайки и конусного кольца (рис. 1). Они изготовлены из инструментальной стали (можно, например, использовать 40Х) с закалкой до твердости 45 — 50 HRC. Новые детали ставим вместо круглой гайки, как показано на рис. 2. При затягивании верхней гайки разрезное кольцо разжимается и плотно фиксирует стержень вилки в верхнем мостике. Стопорную шайбу в этом случае можно не ставить. Рис. 1. Гайка (слева) и кольцо. Рис. 2. Узел крепления верхнего мостика: 1 — рулевая колонка рамы; 2 — конусная гайка: 3 — мостик: 4 — разрезное кольцо; 5 — гайка;...
Читать далее >>
На мотоциклах ИЖ в результате износа упоров, приваренных к раме, центральная подставка скручивается и ломает упоры. Приваривать их снова не стоит. так как это довольно сложно и небезвредно для рамы. Установка упоров на подставку: 1 подставка; 2 — упоры. Я, а затем еще несколько владельцев ИЖей приварили упоры (пластины, вырезанные из стального листа толщиной 5 мм) к самой подставке, как показано на рисунке. Уже несколько лет переделанные подставки не доставляют нам никаких хлопот. Н. МЕЛАНКО 330067, г. Запорожье, ул. Учительская, 17а 1976N01P38
Читать далее >>
Правила дорожного движения требуют: в светлое время суток у мотоцикла должен быть включен ближний свет фар. Чтобы при этом бесполезно не горели другие лампы, нагружая аккумуляторную батарею и генератор, целесообразно ввести переключатель «День-Ночь». На ИЖ Юпитер 5 с этой целью я дополнительно поставил такой же переключатель, как для указателей поворота, введя его в разрыв черного провода, идущего от вывода 6 замка зажигания, как показано на рисунке.В положении «День» (переключатель выключен) горит только ближний свет фары, в положении «Ночь» (переключатель включен) система освещения действует как обычно.Б. БОБКОВМосковская область, п. Лопатино Схема подсоединенияпереключателя «День—Ночь»: 1 — замок зажигания; 2 — дополнительный переключатель. 1988N07P33
Читать далее >>
Юпитер четвертого поколения Коллектив производственного объединения «Ижмаш» завершил десятую пятилетку двойной трудовой победой: введен в строй новый механосборочный корпус, где освоено производство мотоциклов «ИЖ-Юпитер—4».«Юпитер—4» отличает удачное сочетание лучших решений, проверенных как на его предыдущих моделях, так и на «Планете-спорт».ДВИГАТЕЛЬ подвергся дальнейшей модернизации. Благодаря улучшению наполнения, изменению конструкции продувочных каналов его максимальная мощность увеличена с 25 до 28 л. с., а крутящий момент — с 3,23 до 3,58 кгс.м. В связи с этим в СЦЕПЛЕНИЕ введена дополнительная пара дисков.РАМА также взаимозаменяема с прежними моделями «Юпитера». Изменения коснулись лишь крепления бензобака, где для уменьшения вибраций применены резиновые амортизаторы. Форма бака стала более современной, по-новому выглядит и заводская эмблема.В ХОДОВОЙ ЧАСТИ благодаря модернизации передней...
Читать далее >>

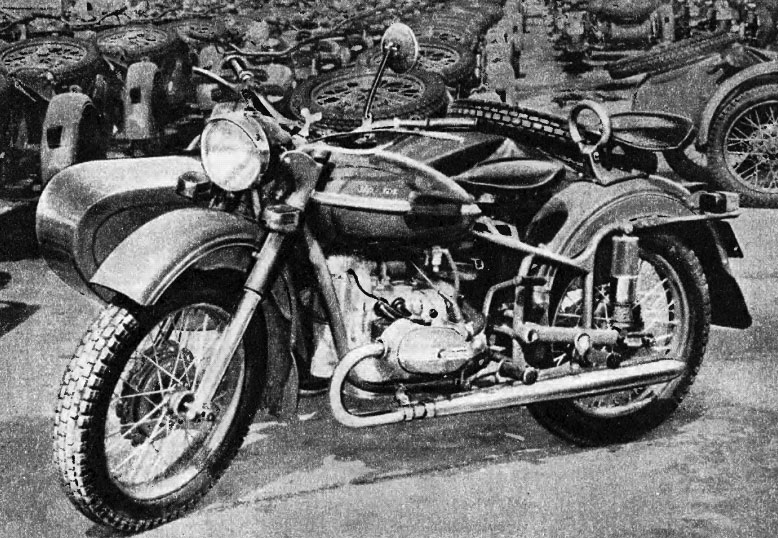

В традициях уральской марки Мотоциклы, выпускаемые ирбитским заводом, пользуются устойчивым спросом, особенно у жителей сельской местности. На проселочных дорогах, в горах «Урал» более подвижен и маневрен, чем автомобиль, а порой превосходит его и в проходимости. Сочетание высокой грузоподъемности, хорошей комфортабельности и скоростных качеств делает его универсальным, пригодным для деловых поездок, туризма, отдыха. Рис. 1.Мотоцикл ИМЗ—8.103-30 «Урал». В основе популярности «Урала» — проверенная, надежная конструкция, хорошо согласованная со спецификой эксплуатации. Так, четырехтактный двигатель работает на повсеместно распространенных сортах бензина А-72, А-76. Карданная передача к заднему колесу рассчитана на долгую и безотказную службу. Рис. 2.На щитке приборов установлены спидометр и контрольные лампы. Маятниковые рычаги в подвесках заднего колеса и колеса прицепа установлены на резиновых сайлент-блок...
