Обслуживание коробки передач

Владельцы тяжелых мотоциклов В. Старченко, Н. Кузовкин из Ворошиловграда, К. Степанов из Перми уста* яовили на свои старые машины коробку передач производства киевского мотозавода и просят рассказать о ее обслуживании. Предоставляем слово начальнику КВ трансмиссии завода И. ЭНДЕЛЬМАНУ.

С 1971 года на все модели мотоциклов «Днепр» завод устанавливает коробку передач МТ804000 с задним ходом и механизмом принудительного выключения сцепления при переключении передач.

Техническое обслуживание этой коробки несложно. Прежде всего необходимо периодически контролировать посредством щупа уровень масла. В исправной коробке оно практически не расходуется, но возникновение случайной течи может привести к выходу агрегата из строя.

На заводе коробку заправляют моторным маслом М8А ГОСТ 10541—78. Первую замену масла производят через 500 километров пробега, чтобы вместе с ним удалить продукты приработки деталей. В дальнейшем, при нормальных условиях эксплуатации, его меняют через 5 тысяч километров пробега. Если есть возможность, лучше применять трансмиссионные масла ТАД-17 или ТАП-15В, имеющие в два раза больший срок службы <10 тысяч километров).

В процессе эксплуатации необходимо следить за регулировкой механизма принудительного выключения сцепления. Нарушение регулировки возможно из-за износа деталей, особенно тех, которые работают без защиты от пыли и грязи.

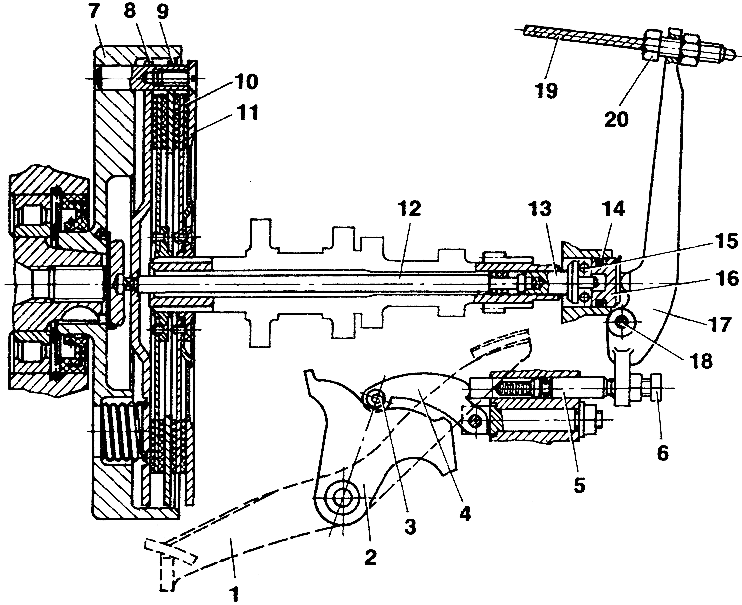

Рис. 1. Сцепление и механизм его принудительного выключения: 1 — педаль переключения передач; 2 — кулачок-кривошип; 3 — ролик; 4 — внутренний рычаг; 5 — промежуточный шток; 6 — регулировочный болт; 7 — маховик коленчатого вала; 8 — нажимной диск; 9 — промежуточный диск; 10 — ведомый диск; 11 — упорный диск; 12 — шток выключения сцепления; 13 — наконечник штока; 14 — уплотнительное кольцо; 15 — упорный шариковый подшипник; 16 — ползун; 17 — наружный рычаг выключения сцепления; 18 — ось; 19 — трос ручного привода сцепления; 20 — регулировочный болт ручного привода сцепления.

Несколько слов о работе этого механизма. При переключении передач кулачок-кривошип 2 (рис. 1), связанный с педалью переключения 1, поворачиваясь вперед или назад от своего среднего положения, поднимает, длинное плечо рычага 4 с роликом 3. Короткое плечо этого рычага воздействует на составной промежуточный шток 5, который наружным концом давит на регулировочный болт 6 наружного рычага 17 выключения сцепления. Последний, качаясь на оси 18, через ползун 16, подшипник 15 и наконечник 13 действует на шток 12 выключения сцепления.

В конструкции механизма регулирующим элементом является болт в. Он должен быть ввернут так, чтобы между его концом и торцем промежуточного штока 5 был небольшой зазор, обеспечивающий свободный ход переднего плеча педали переключения не более 10 мм.

Регулировочный болт нельзя ввинчивать слишком глубоко, до исчезновения свободного хода, так как при этом упорный подшипник 15 зажмется между ползуном 16 и наконечником 13, а нажимной диск 8 отожмется штоком выключения сцепления от маховика. Вследствие этого могут выйти из строя подшипник и сцепление при его пробуксовке.

Нельзя делать и так, чтобы регулировочный болт был недовернут и свобод-
ный ход педали превысил 10 мм. Это приведет к тому, что при переключении передач появятся удары и рывки в тех случаях, когда водитель не пользуется ручным приводом выключения сцепления, а кроме того, нарушится четкость переключения.

Из рис. 1 видно, что ограничителем хода (угла качания) кулачка-кривошипа 2 и вместе с ним диска переключения служит ролик 3 на рычаге 4. Для четкой фиксации- предельных положений кулачка (вперед и назад) ролик должен быть надежно, прижат к его рабочему профилю под воздействием пружин сцепления.

Бели болт 6 ввинчен недостаточно, разрывается необходимая связь деталей (шток 12 — наконечник 13 — подшипник 15 — ползун 16 — наружный рычаг 17 — промежуточный шток 5 — внутренний рычаг 4), через которые ролик прижимается к рабочему профилю кривошипа. При этом увеличиваются угол качания кривошипа и угол поворота диска переключения (рис. 2), вследствие чего соответствующее углубление на нем проходит за фиксатор. А это приводит к самовыключению передач и в дальнейшем — к выходу из строя зубьев муфт переключения.

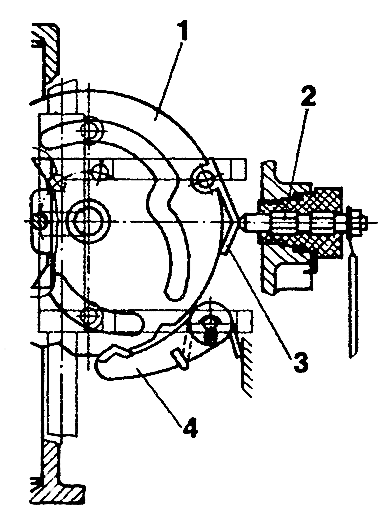

Рис. 2. Узел механизма переключения передач: 1 — диск перенлючения передач; 2 — датчик нейтральной передачи; 3 — пружина; 4 — фиксатор.

Из регулируемых элементов коробки передач следует еще обратить внимание на датчик нейтральной передачи. Принцип его работы несложен. К диску 1 переключения передач прикреплена пружина 3, которая в нейтральном положении (между I и II передачами) встает напротив датчика 2 «нейтрали» и замыкает его на «массу». При этом включается контрольная лампа на фаре.

Датчик должен быть ввернут так, чтобы едва касался пружины. Если он недовернут, то контакта вообще не будет, и сигнал не включится. Если же его ввернуть сильнее, чем это требуется, электрическая цепь датчика будет включена еще до включения «нейтрали» или тогда, когда она уже выключена. В дальнейшем это может привести к поломке пружины и исчезновению сигнала. Для проверки работоспособности сигнальной системы надо снять провод с датчика и коснуться им «массы». Если световой сигнал включится, значит электрическая часть исправна, и причину следует искать в самом датчике.

Для этого устанавливают основное нейтральное положение механизма переключения (между I и II передачами), наклоняют мотоцикл влево (приподняв колесо коляски) и вывертывают датчик, предварительно расконтрив его. Извлекают резиновое уплотнительное кольцо. В резьбовое отверстие для датчика на глубину около 30 мм вставляют подходящий стержень (например, карандаш) и нажимают на него. Когда пружина цела, ощущается ее упругое сопротивление. При сломанной пружине стержень упирается в жесткий диск переключения. Для замены пружины приходится разбирать коробку.

Если же пружина цела и не достает до датчика, ее надо немного отогнуть проволочным крючком. Датчик заворачивают не до упора, а до включения лампы. После этого, если есть . необходимость, поворачивают датчик так, чтобы его грани расположились против отгибных элементов контровочной шайбы, и подгибают их плоскогубцами. Уплотнение узла обеспечивает резиновое кольцо, которое перед завинчиванием надевают на датчик.

Своевременное выполнение названных операций обеспечивает надежную работу коробки.
