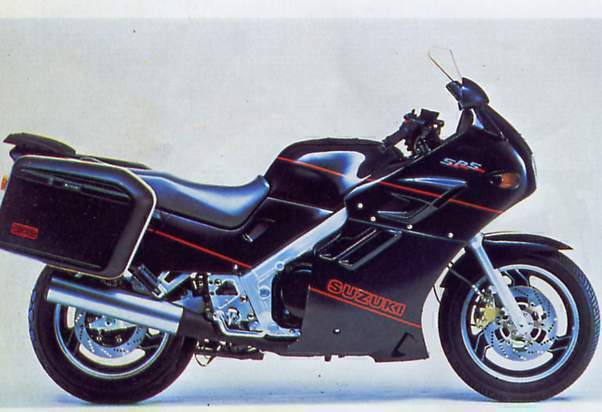

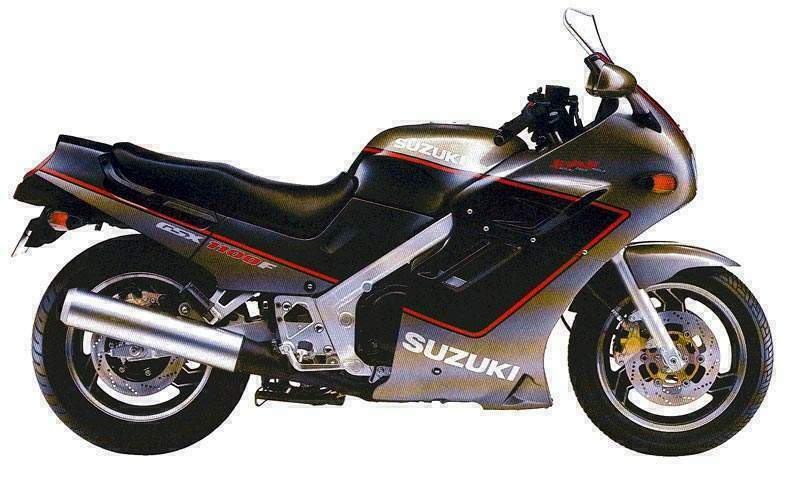

Мотоцикл Suzuki GSX 1100F Katana 1988 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Ява 680 Триал ( 250 кубов )

Jawa-680 250 кубов для триала   Среди поклонников мотоциклетного спорта все больше становится людей, увлекающихся триалом. Соответственно растет доля машин для триала в мировом производстве спортивных мотоциклов. Сейчас их делают такие заводы, как итальянские «Априлиа», «Бета», «Гарелли», японский «Хонда», «Симсон» — в ГДР, ЧЗ и ЯВА — в Чехословакии. Один из крупнейших производителей спортивных мотоциклов, итальянская фирма «Фантик», выпускает ежегодно 5000 машин, специально сконструированных для подобных соревнований. В масштабах Западной Европы это довольно внушительная цифра. ЯВА-680 — специальный мотоцикл модели 1987 года. Мотор рабочим объемом 246 см3 с диаметром цилиндра 70 мм и ходом поршня 64 мм — дальнейшая модификация двигателя ЯВА-125. При его создании преследовалась цель обеспечить минимальные внешние размеры и массу. Цилиндр — из сплава легких металлов, смесь в нем р...

Игольчатый подшипник и демонтаж поршня на Ява 634 и ЧЗ 472

Внимание: игольчатый подшипник Многие чехословацкие мотоциклы Jawa-350 и CZ-350, поступившие к нам в последние годы, прошли к настоящему времени 30—50 тысяч километров. После такого пробега, естественно, нередко возникает необходимость в замене изношенных деталей цилиндро-поршневой группы и кривошипно-шатунного механизма. Эта работа, как показывает редакционная почта, вызывает затруднения у некоторых владельцев машин, поскольку новый двигатель конструктивно несколько отличается от предшественников, достаточно хорошо изученных мотолюбителями. В помощь им публикуем статью, рассказывающую об особенностях его конструкции и, в частности, о демонтаже поршня. Двигатель, применяемый на всех моделях мотоциклов ЯВА-350 типа «634» и ЧЗ-350 типа «472», в отличие от выпускавшихся ранее, имеет игольчатый подшипник в верхней головке шатуна, где прежде стояла бронзовая втулка. Он представляет собой стальное кольцо (рис. 1) внутренним диаметром 20 мм, запрессованное в...

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление   У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски.   г. ГорькийГ. ГРАЧЕВ     1987N09P33

Установка переключателя День-Ночь на мотоцикл ИЖ Юпитер 5

Правила дорожного движения требуют: в светлое время суток у мотоцикла должен быть включен ближний свет фар. Чтобы при этом бесполезно не горели другие лампы, нагружая аккумуляторную батарею и генератор, целесообразно ввести переключатель «День-Ночь». На ИЖ Юпитер 5 с этой целью я дополнительно поставил такой же переключатель, как для указателей поворота, введя его в разрыв черного провода, идущего от вывода 6 замка зажигания, как показано на рисунке.В положении «День» (переключатель выключен) горит только ближний свет фары, в положении «Ночь» (переключатель включен) система освещения действует как обычно.Б. БОБКОВМосковская область, п. Лопатино  Схема подсоединенияпереключателя «День—Ночь»: 1 — замок зажигания; 2 — дополнительный переключатель.   1988N07P33
