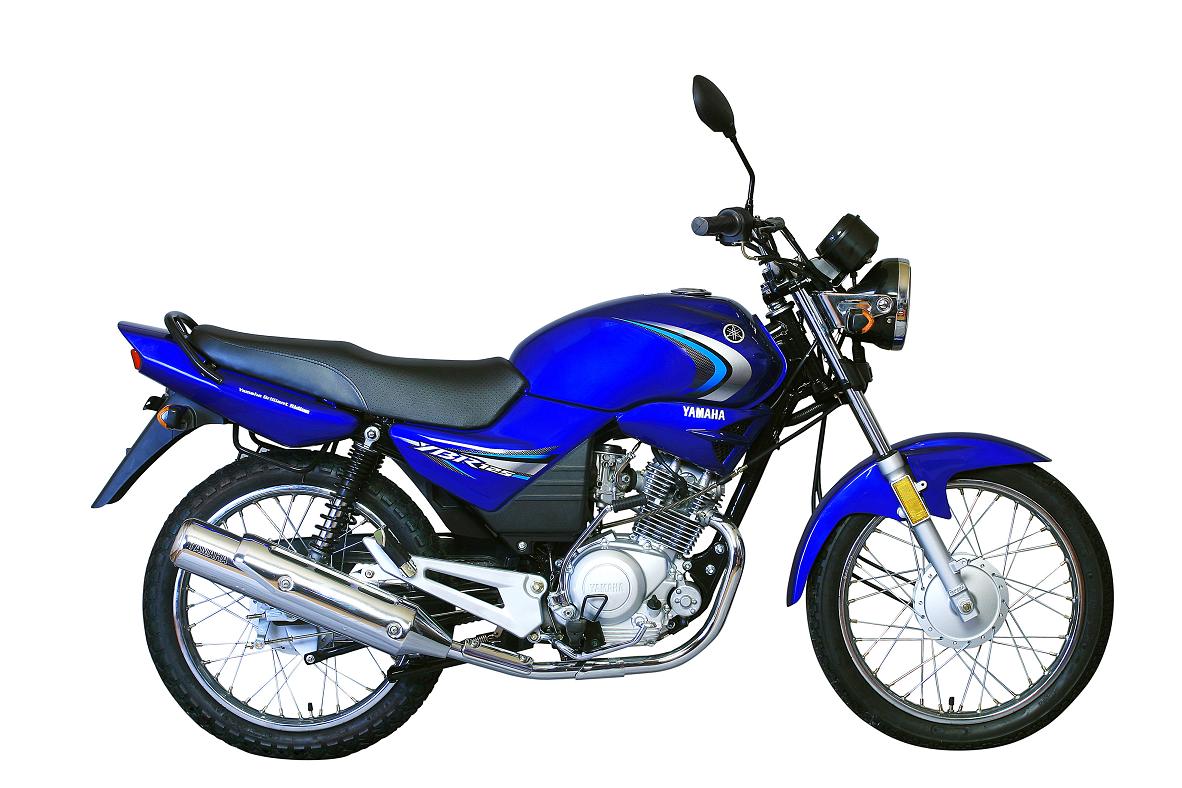

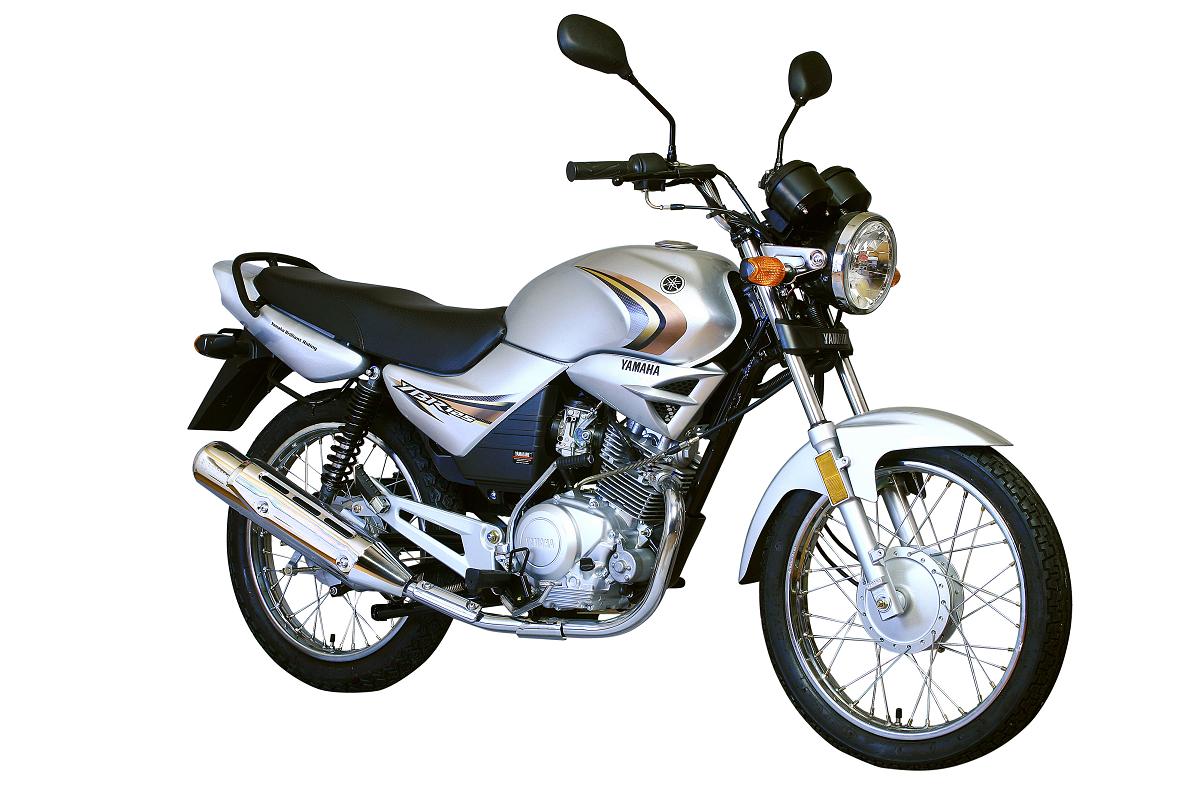

Мотоцикл Yamaha YBR 125 E URUGUAY 2013 Фото, Характеристики, Обзор, Сравнение на БАЗАМОТО

Разъем в фаре Явы. Установка разъёма в фару старушки

Сравнительно часто приходится снимать верхний кожух фары для смены масла в амортизаторах передней вилки, при подтягивании гаек колонки руля, для смазки подшипников рулевой колонки и т. д. При этом легко повредить провода, идущие к замку зажигания, да и работать при висящем на проводах кожухе неудобно. А если у мотоцикла «спортивный» руль, кожух снимать вообще очень трудно — мешает поперечная распорка.Для удобства можно сделать электрические соединения с верхним кожухом через штепсельный разъем, например, типа РША-14 или РША-20. Эти детали продаются в магазинах радиотоваров.Провода, идущие к верхнему кожуху фары, последовательно по одному отсоединяют от центрального переключателя (два — от лампочек спидометра) и припаивают к контактам гнездовой части разъема. При этом записывают номера контактов и адреса проводов от обеих частей разъема. Затем к вилочной части разъема припаивают провода сечением не меньше 1,5 мм2 и соединяют их с контактами центрального пер...

Надежная фиксация крышки инструментального ящика на мотоцикле CZ

Надежный запор У мотоциклов CZ инструментальные ящики запираются винтом (см. рисунок), который во время движения иногда отворачивается (этот недостаток отмечен в редакционном тесте — «За рулем», 1981 №1). Чтобы избавиться от него, я переделал фиксатор. С винта 3 удалил резьбу и просверлил насквозь отверстие в кронштейне 4 крышки. На винт надел подходящие шайбы 5 и пружину 6, ограничив ее ход шплинтом 7, для которого в винте просверлил отверстие. Фиксация крышки инструментального ящика: а — до переделки; б — после переделки; 1 — крышка ящика; 2 — корпус глушителя впуска; 3 — винт; 4 — кронштейн крышки; 5 — шайбы; б — пружина; 7 — шплинт. Теперь, чтобы открыть ящик, достаточно оттянуть винт за головку. За два года эксплуатации пружинный фиксатор доказал свои преимущества перед винтовым.В. ВАСИЛЬЕВ Донецкая область, г. Краматорск 1981N08P41

После расточки цилиндра и установки новых поршня и колец в двигателе мотоцикла ИЖ появились стуки

«. причина которых мне непонятна. В чем может быть дело?» — спрашивает К. Симаков из Хабаровска.Наиболее вероятно, что стук издают кольца при встрече с кромками окон, в которые они немного западают во время движения поршня. Это явление, характерное для двухтактных двигателей, приводит и интенсивному износу цилиндра в месте расположения окон, а иногда и к поломке колец.Чтобы устранить их задевание, демонтируйте цилиндр и кольца. Снимите с нижних и верхних кромок окон при помощи надфиля и шкурки фаски, нак показано на рисунке, и тщательно удалите продукты обработки. Притупите наружные ребра колец на токарном станке (в оправке) или вручную напильником и шкуркой. После сборки двигателя, если работа выполнена правильно, вместо стуков вы должны услышать легкий шелест, издаваемый кольцами при перемещении в канавках поршня и переходе через окна, свидетельствующий о нормальной работе этих деталей.1974N03P18

12В на мотоцикле ИЖ Планета 3. Переходник для установки генератора

Переходник для генератора Многие владельцы мотоциклов ИЖ старых моделей с 6-вольтовым электрооборудованием хотят переделать его на более совершенное — 12-вольтовое, применяемое ныне. Может быть им поможет мой опыт. Переходник для генератора Для установки на («Планету—3» генератора переменного тока 28 3701 мощностью 100 Вт я выточил переходник, показанный на рисунке, из днища отслужившего алюминиевого поршня. На генераторе снял 5 мм с торцевой поверхности, прилегающей к двигателю. Дополнительно применил блок БПВ14-10 (регулятор—выпрямитель), а катушку зажигания оставил старую (когда она выйдет из строя, поставлю 12-вольтовую от «Планеты-спорт»). Аккумуляторная батарея, разумеется, 12-вольтовая, 6МТС-9 Мотоцикл прошел уже 15 тысяч километров, и электрооборудование работает без замечаний. С. БУЛЬДА Полтавская область, г. Пирятин 1987N08P33

Двигатель мотоцикла ИЖ Планета Спорт

Двигатель мотоцикла ИЖ ПС Производство мотоциклов с одноцилиндровыми двухтактными двигателями рабочим объемом 300—350 см3 имеет в Ижевске почти сорокалетнюю традицию. Если мы проследим родословную дорожных моделей за минувшие четыре десятилетия, то увидим, что последняя конструкция завода, «ИЖ—Планета-спорт», являясь в известной мере носителем традиций, воплотила в себе немало разработок, впервые испытанных на спортивных машинах марки «ИЖ».Двигатель мотоцикла «ИЖ—Планета-спорт» — короткоходный (диаметр цилиндра — 76 мм, ход поршня — 75 мм, рабочий объем — 340 см3), с трехканальной продувкой и шестеренчатой моторной передачей — сохранил целый ряд важных черт, общих с экспериментальными моторами ИЖ, предназначенными для кроссов и многоборья. В 1961—1967 годах в Ижевске были созданы двигатели для спортивных машин ИЖ—349, ИЖ—65М, ИЖ—10М, которые при рабочем объеме 340 см3 развив...
