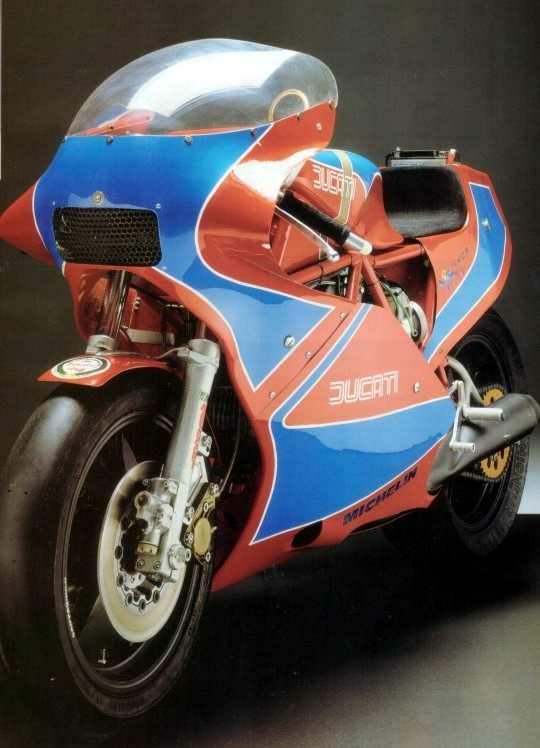

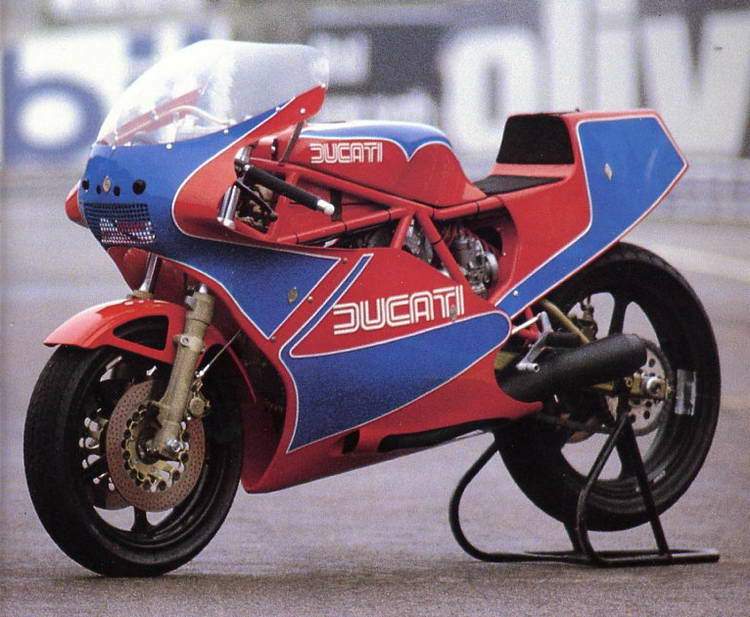

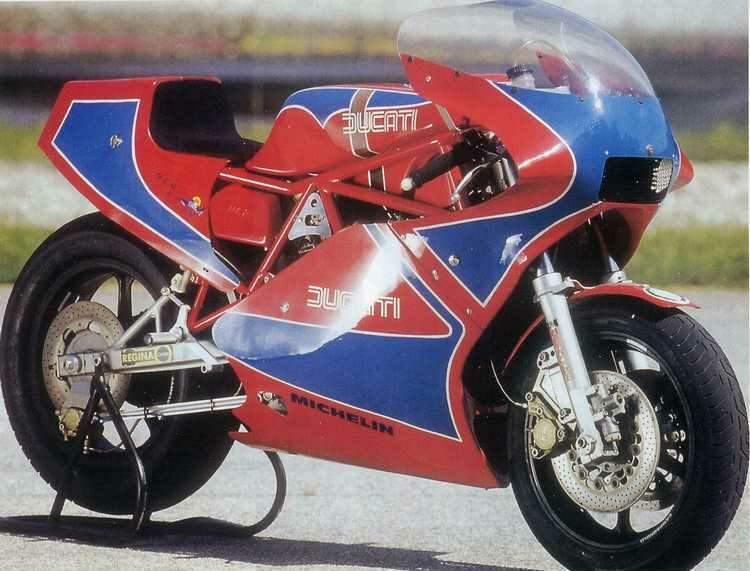

Мотоцикл Ducati TT1 750 1983 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Надежная фиксация крышки инструментального ящика на мотоцикле CZ

Надежный запор У мотоциклов CZ инструментальные ящики запираются винтом (см. рисунок), который во время движения иногда отворачивается (этот недостаток отмечен в редакционном тесте — «За рулем», 1981 №1). Чтобы избавиться от него, я переделал фиксатор. С винта 3 удалил резьбу и просверлил насквозь отверстие в кронштейне 4 крышки. На винт надел подходящие шайбы 5 и пружину 6, ограничив ее ход шплинтом 7, для которого в винте просверлил отверстие. Фиксация крышки инструментального ящика: а — до переделки; б — после переделки; 1 — крышка ящика; 2 — корпус глушителя впуска; 3 — винт; 4 — кронштейн крышки; 5 — шайбы; б — пружина; 7 — шплинт. Теперь, чтобы открыть ящик, достаточно оттянуть винт за головку. За два года эксплуатации пружинный фиксатор доказал свои преимущества перед винтовым.В. ВАСИЛЬЕВ Донецкая область, г. Краматорск  1981N08P41

Причины неисправностей коробки передач ИЖ Планета и Юпитер

 На всех ижевских мотоциклах — одноцилиндровых «планетах» и двухцилиндровых «юпитерах» стоят коробки передач одинакового устройства, но различающиеся механизмом переключения и передаточными числами.На выпускаемых ныне моделях ИЖ-П3, ИЖ-ПС, ИЖ-Ю4 используют унифицированные шестерни (см. таблицу), которые можно установить и на прежние модели — ИЖ—49. ИЖ—56, ИЖ-П, ИЖ-П2, но только вместе с первичным валом, барабанами сцепления и вилками переключения от ИЖ-П3.В процессе эксплуатации неисправности в коробке возникают чаще всего от перегрузок, грубого, силового переключения передач, несвоевременной замены масла. Нередки случаи повреждения деталей после домашнего ремонта коробки, когда допускают ошибки при ее сборке и регулировке. Рассмотрим наиболее частые неисправности.Не включаются вторая и третья передачи (первая и четвертая включаются). На «планетах» этот дефект появляется из-за ослабления винтов, крепящих упор механизма пе...

Мотоцикл ИЖ Юпитер 4

Юпитер четвертого поколения  Коллектив производственного объединения «Ижмаш» завершил десятую пятилетку двойной трудовой победой: введен в строй новый механосборочный корпус, где освоено производство мотоциклов «ИЖ-Юпитер—4».«Юпитер—4» отличает удачное сочетание лучших решений, проверенных как на его предыдущих моделях, так и на «Планете-спорт».ДВИГАТЕЛЬ подвергся дальнейшей модернизации. Благодаря улучшению наполнения, изменению конструкции продувочных каналов его максимальная мощность увеличена с 25 до 28 л. с., а крутящий момент — с 3,23 до 3,58 кгс.м. В связи с этим в СЦЕПЛЕНИЕ введена дополнительная пара дисков.РАМА также взаимозаменяема с прежними моделями «Юпитера». Изменения коснулись лишь крепления бензобака, где для уменьшения вибраций применены резиновые амортизаторы. Форма бака стала более современной, по-новому выглядит и заводская эмблема.В ХОДОВОЙ ЧАСТИ благодаря модернизации передней...

Коробка передач Днепра

Обслуживание коробки передач  Владельцы тяжелых мотоциклов В. Старченко, Н. Кузовкин из Ворошиловграда, К. Степанов из Перми уста* яовили на свои старые машины коробку передач производства киевского мотозавода и просят рассказать о ее обслуживании. Предоставляем слово начальнику КВ трансмиссии завода И. ЭНДЕЛЬМАНУ.С 1971 года на все модели мотоциклов «Днепр» завод устанавливает коробку передач МТ804000 с задним ходом и механизмом принудительного выключения сцепления при переключении передач.Техническое обслуживание этой коробки несложно. Прежде всего необходимо периодически контролировать посредством щупа уровень масла. В исправной коробке оно практически не расходуется, но возникновение случайной течи может привести к выходу агрегата из строя.На заводе коробку заправляют моторным маслом М8А ГОСТ 10541—78. Первую замену масла производят через 500 километров пробега, чтобы вместе с ним удалить продукты приработки деталей. В дальнейшем, при нормальных условиях эксп...
