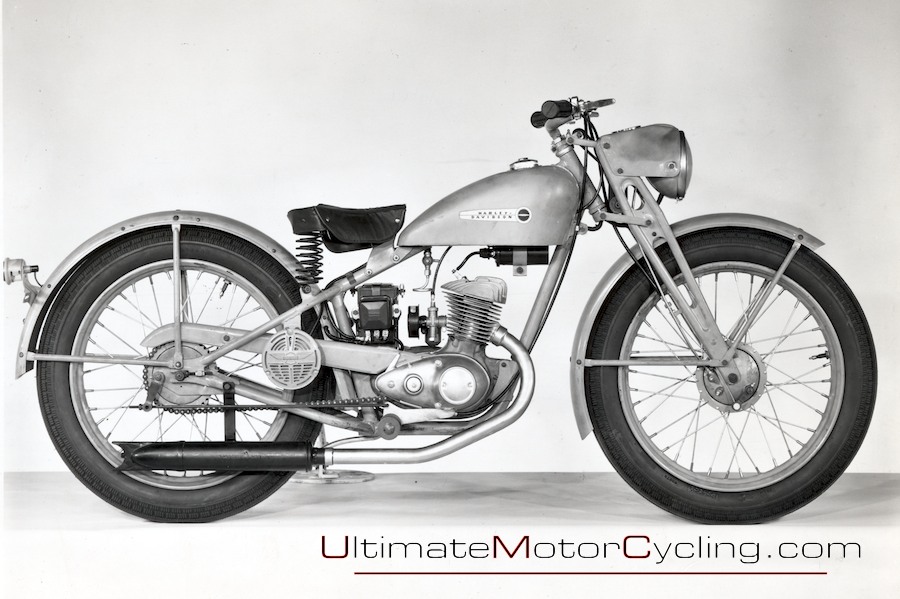

Мотоцикл Harley Davidson S Model 1948 Фото, Характеристики, Обзор, Сравнение на БАЗАМОТО

Как добиться плавного действия тормозов на мотоцикле Ява

«Мне никак не удается добиться плавного действия тормозов на мотоцикле Ява. Торможение происходит рывками, хотя колодки и тросы исправны. В чем может быть причина?» — спрашивает К. Лобачев им г. Коломны.Рывки при торможении мотоциклов и автомобилей характерны для тех случаев, когда у тормозных барабанов бывает неправильная (овальная, граненая и т. п.) форма рабочей поверхности. Колодки прижимаются к ней неравномерно — сильнее на участках, расположенных ближе к оси барабана, слабее — на удаленных от нее.В мотоциклетных (спицевых) колесах форма барабана нарушается обычно от сильных ударов о различные препятствия или вследствие неравномерного натяжения спиц (чаще всего после переборки колеса).Чтобы устранить деформацию барабана, сначала обязательно регулируют натяжение спиц, а если этого окажется недостаточно, протачивают рабочую поверхность барабана на токарном станке. Лучшие результаты дает обработка барабана в собранном колесе. Если же станок не позв...

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле. Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер. 1979N03P31

Устранение дефекта самопроизвольно отворачивающихся винтов, крепящих диск сцепления на мотоцикле Урал

В мотоциклах «Урал» нередко самопроизвольно отворачиваются винты, крепящие диск сцепления, что вызывает резкий стук. «Руководство по эксплуатации» рекомендует для устранения дефекта снять коробку передач — значит, предварительно демонтировать колесо, главную передачу и кардан. Коробка передач: 1 — гайка крепления коробки; 2 — труба воздушного корректора; 3 — дополнительное отверстие, которое надо просверлить; 4 — заливная горловина; 5 — винт, крепящий диск сцепления; 6 — диск сцепления. Надобность в этой трудоемкой работе отпадает, если просверлить отверстие диаметром 22—24 мм в крышке коробки, как показано на рисунке. Ослабив крепление коробки (отвернув три гайки и один болт), отодвигаем ее от двигателя на 3—4 мм, чтобы не мешал отвернувшийся на сцеплении винт, который подводим к сверлению, нажимая на пусковую педаль. Через отверстие заворачиваем и надежно керним винт, а затем закрываем отверстие п...

Регулировка зазора между контактами прерывателя в мотоцикле Днепр

Более удобный способ регулировки Вероятно, все, кто занимался регулировкой зазора между контактами прерывателя в мотоцикле «Днепр», убедились, что операция эта весьма неудобна, хотя по описанию в инструкции выглядит на удивление просто. Я же регулирую этот зазор весьма точно, безошибочно и гораздо быстрее другим способом.Отсоединив от прерывателя провод низкого напряжения, снимаю прерыватель с хвостовика распредвала, предварительно сняв винты крепления его корпуса и поводка. Удаляю из корпуса автомат опережения зажигания, вставляю в центральное отверстие корпуса технологический кулачок (рис. 1) и закрепляю его гайкой М8 со стороны привалочной плоскости корпуса прерывателя. Теперь регулировке ничто не мешает: винт крепления стойки, контакты и эксцентрик открыты и доступны. Порядок регулировки такой же, но намного удобное. Рис. 1. Технологический кулачек (при установке подкладывать шайбу наружным диаметром 24 мм). Отрегулировав зазор, как предлагает инструкция, и за...

Двигатель 3.1122-03 мотоцикла Минск MMВЗ-3.112.11

Обновленный двигательЛюбители мототехники заметили, что в продаже появились минские мотоциклы с крышками двигателя новой формы. Рассказать, что это за модель и какие ещё изменения, невидимые глазу, имеются в конструкции, мы попросили постоянного автора нашего журнала, конструктора минского мотовелозавода Г.Пилюкевича.Речь идет о мотоцикле MMB3-3.112.11, на который сейчас устанавливают двигатель «3.1122-03». Последний индекс в обозначении — «03» — показывает, что мотор дефорсирован. Его мощность — 10 л. с./7,4 кВт. Это сделано по многочисленным просьбам владельцев, которые хотели иметь мотор более «тяговитый», лучше приспосабливающийся к изменению нагрузки.Его цилиндр, головка и поршень остались прежними. А вот картер (обе половинки) и левая крышка стали короче на 30 мм и имеют иную форму, в том числе задней части. Не в угоду эстетике: при ежегодном выпуске 250 тысяч машин мы еще не можем позволить себе такой роскоши. Дело в другом. ...
