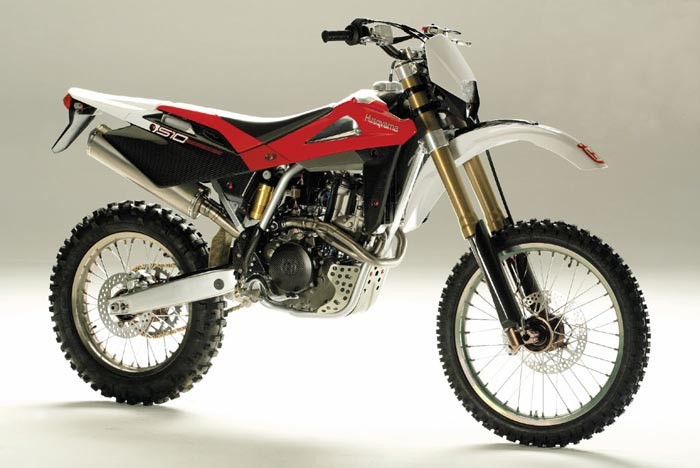

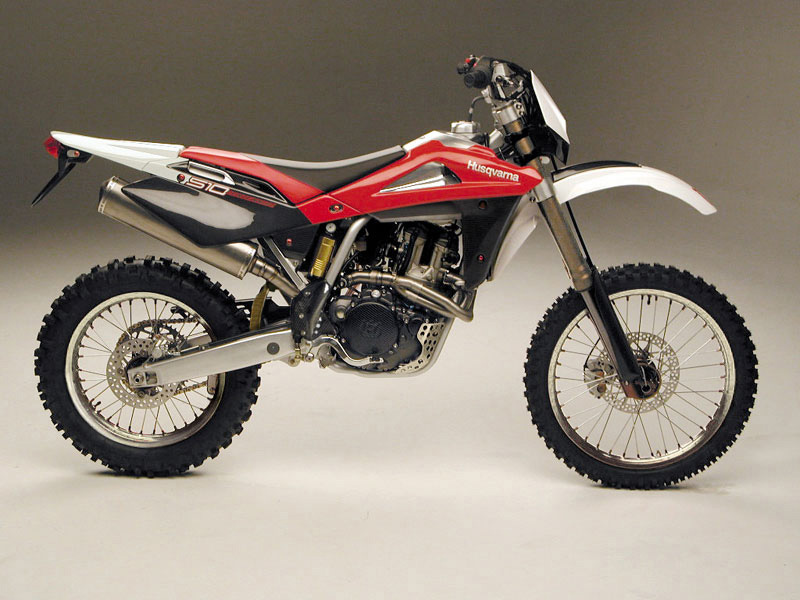

Мотоцикл Husqvarna TE 510 Centennial 2004 Фото, Характеристики, Обзор, Сравнение на БАЗАМОТО

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски. г. ГорькийГ. ГРАЧЕВ 1987N09P33

Форсировка мотоцикла ИЖ Планета. Как увеличить мощность

Как увеличить мощность Закончилась Всесоюзная спартакиада по техническим видам спорта. Мотолюбителей, приобщившихся к спорту, интересуют способы увеличения мощности двигателя. В № 10 нашего журнала за 1965 год заводские конструкторы рассказали о форсировке двигателей мопеда «Рига-1», мотоциклов «Ковровец-175» и М-103. Теперь мы попросили ведущего конструктора ЦКЭБ мотоциклостроения К. В. Стаценко ознакомить мотолюбителей с форсировкой мотоцикла ИЖ-Планета. Метод, предлагаемый им, был разработан для серийных машин Ижевского машиностроительного завода. Отличается он тем, что моторесурс двигателя при этом способе не снижается, и работает он в самых благоприятных условиях. Вы можете увеличить мощность двигателя мотоцикла ИЖ Планета с 13 до 18 л. с. Для этого надо несколько изменить поршень, головку цилиндра, цилиндр, карбюратор, воздухоочиститель и выпускные трубы, а кроме того, изготовить заново патрубок карбюратора и глушители. Рис. 1....

Ремонт глушителя. Урал М63 и подобных.

О ремонте глушителей На мотоциклах М-63 Урал глушители выходят из строя из-за разрушения (прогара) внутреннего набора. Сначала отказывает один глушитель один грушитель, и тогда при больших оборотах двигателя мотоцикл трясет. Я продлил срок службы глушителей, заменив их внутренний набор трубой с 20 отверстиями, как показано на рисунке. К трубе спереди привариваем опорный диск 2, сзади — втулку 6 и подгоняем их так чтобы диск плотно сидел в выпускной трубе 1, а втулка — в сужающейся части глушителя. Отверстие для винта 5 (или двух болтов) сверлим после подготовки и установки трубы. Переделанный глушитель: 1 — выпускная труба; 2 — опорный диск; 3 — корпус глушителя: 4 — труба-вставка: 5— винт М5. разрезная шайба и гайка;6— втулка. Все детали — стальные Ремонтировать нужно одновременно оба глушителя, чтобы их сопротивление было одинаковым. Для этой же цели диски 2 следует отбрабатывать совместно, соединив их винтом М5.Отремон...

Ремонтируем двигатель мотоцикла Днепр МТ-8, МТ-9

МТ-8, МТ-9 Более трех лет назад Киевский мотоциклетный завод начал выпускать мотоциклы семейства «Днепр» К-650 с двигателем МТ-8. В прошлом году они уступили место на конвейере более совершенной модели с силовым агрегатом МТ-9 (см. «За рулем», 1971, № 2), снабженным передачей заднего хода.У многих владельцев этих мощных выносливых машин, успевших пройти десятки тысяч километров, возникли вопросы, связанные с ремонтом двигателя. Ответы иа них читатели найдут в публикуемой здесь статье специалистов Киевского мотоциклетного завода.Силовые агрегаты «Днепр» (МТ-8 и МТ-9) отличаются от всех предыдущих двигателей, которые применялись на отечественных тяжелых мотоциклах. Прежде всего, у них цельный, а не составной, коленчатый вал с подшипниками скольжения (вкладышами) на шатунных шейках. В результате двигатель стал долговечнее и упростился его ремонт.Чтобы наиболее полно представить себе размеры, посадки и допустимые износы важнейших деталей, познакомим...
