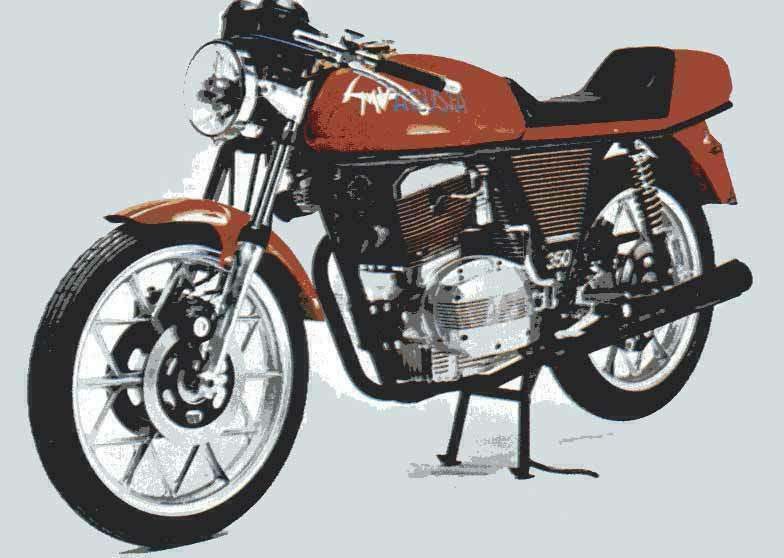

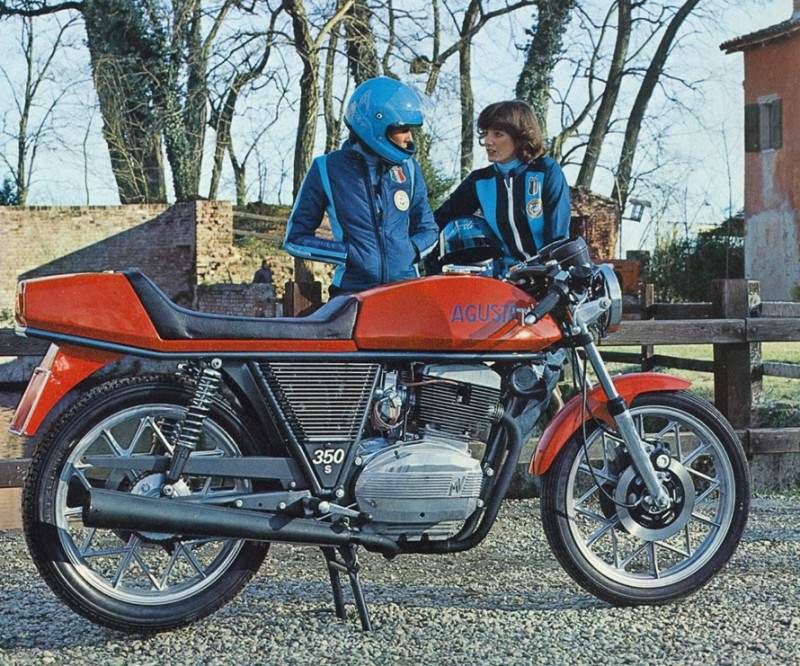

Мотоцикл MV Agusta S Ipotesi 1977 обзор

Карбюратор Явы 638

Прошло уже четыре года с начала производства ЯВЫ-638. Эта модель, как уже не раз отмечалось в журнале, по всем техническим параметрам превосходит прежнюю ЯВУ-634. Новый двигатель мощнее и в то же время не уступает прежнему по экономичности и легкости пуска. И в этом немалая роль принадлежит карбюратору 2928СЕ. Он совершеннее, но в то же время намного сложнее по устройству. Да и в эксплуатации заметно отличается от карбюраторов предшествующих моделей ЯВ. И не удивляет, что многие относятся к новому прибору с недоверием. В ответ на запросы читателей мы предложили нашему постоянному автору В. СЕКРЕТОВУ рассказать об устройстве карбюратора ЯВЫ-638 и особенностях его регулировки. Многие "явисты" задаются вопросом: а зачем надо было менять карбюратор? Почему бы на новую ЯВУ не поставить столь хорошо зарекомендовавший себя от ЯВЫ-634? Дело вот в чем. Чтобы поднять мощность двигателя ЯВЫ, пришлось увеличить диаметр диффузора на 2 мм, и у карбюратора 2928СЕ он составляет 28 мм. Однако обойти...

Энергоснабжение Явы

Ремонт рычагов выключения сцепления и привода тормоза переднего колеса

 У мотоциклов Ява, случается, отламывается упор на рычагах выключения сцепления и привода тормоза переднего колеса, из-за чего их приходится заменять. Поскольку купить новые нелегко, предлагаю испытанный способ ремонта. В рычаге прорезаю паз, как показано на рис. 1, при помощи ножовки и напильника. Затем из стали толщиной 4 мм вырезаю упор 1 (рис. 2) и подгоняю его точно по пазу. Закрепляю упор винтом 2 с потайной головкой. Чтобы винт не выворачивался, закерниваю его головку и стержень в нескольких точках.Рис. 1. Паз в рычаге. Рис. 2. Установка упора: 1 — упор; 2 — винт МЗ. Л. БАВТРИМОВИЧ 223035, Минская область, ст. Ратомка, пер. Привокзальный, 5  1979N06P33

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление   У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски.   г. ГорькийГ. ГРАЧЕВ     1987N09P33

Проверьте головку и патрубок. После ремонта двигателя на ИЖ Юпитер из-под головки цилиндра просачиваются газы

Проверьте головку и патрубок  Я знаю, некоторые владельцы мотоциклов «ИЖ-Юпитер» отмечают, что после ремонта двигателя из-под головки цилиндра просачиваются газы и в результате падает мощность. Жалоба справедливая. Между головкой и цилиндром не предусмотрена уплотняющая прокладка, поэтому у их стыковочных плоскостей должны быть плотно прилегающие поверхности. По разным причинам (неравномерная затяжка головки, неаккуратное обращение и др.) это условие нарушается, и тогда происходит прорыв газов по стыку.  Чтобы восстановить герметичность соединения, следует притереть поверхности. Для этого требуется несложное приспособление. показанное на рисунке. Оно обеспечивает центрирование головки (на цилиндре нет соответствующего буртика).Приспособление сделано из двух деревянных планок, собранных крестом. Оно плотно вставляется в цилиндр так. что верхняя закругленная часть выступает на 7 мм. На плоскость цилиндра наносим притирочную пасту (абразивный порошок, разве...
