Проверьте головку и патрубок. После ремонта двигателя на ИЖ Юпитер из-под головки цилиндра просачиваются газы

Проверьте головку и патрубок





Я знаю, некоторые владельцы мотоциклов «ИЖ-Юпитер» отмечают, что после ремонта двигателя из-под головки цилиндра просачиваются газы и в результате падает мощность. Жалоба справедливая. Между головкой и цилиндром не предусмотрена уплотняющая прокладка, поэтому у их стыковочных плоскостей должны быть плотно прилегающие поверхности. По разным причинам (неравномерная затяжка головки, неаккуратное обращение и др.) это условие нарушается, и тогда происходит прорыв газов по стыку.

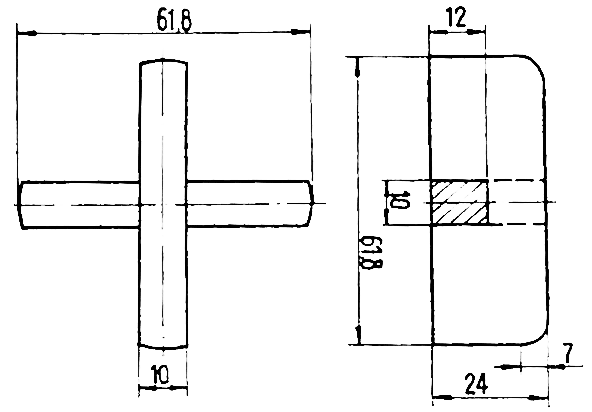

Приспособление для центрирования головки (на цилиндре нет соответствующего буртика)



Чтобы восстановить герметичность соединения, следует притереть поверхности. Для этого требуется несложное приспособление. показанное на рисунке. Оно обеспечивает центрирование головки (на цилиндре нет соответствующего буртика).

Приспособление сделано из двух деревянных планок, собранных крестом. Оно плотно вставляется в цилиндр так. что верхняя закругленная часть выступает на 7 мм. На плоскость цилиндра наносим притирочную пасту (абразивный порошок, разведенный керосином или маслом) и надеваем на приспособление головку. Поворачиваем ее из стороны в сторону, периодически протирая плоскости и нанося свежую пасту. Когда притираемые поверхности будут иметь полный контакт, работу заканчиваем и тщательно удаляем продукты обработки.

Иногда мощность двигателя уменьшается из-за- несовпадения впускных окон цилиндра с патрубком карбюратора. Чтобы проверить, так ли это. делают на бумаге оттиск контура окон цилиндра и патрубка. Если отпечатки не совпадают — подгоняют окна одно к другому при помощи напильника и наждачной шкурки. Таким, образом обеспечивается лучшее наполнение цилиндра и. стало быть, увеличение мощности двигателя.

И. ЗОТОВ

333002,
г. Симферополь,
ул. Пушкина, 34, кв. 7


1973N12P37
