Новый карбюратор для Днепров и Уралов



В 1985 году на киевских и ирбитских мотоциклах вместо карбюраторов К301 и К302 стали устанавливать более совершенные приборы нового семейства К63. Основные технические данные карбюраторов К63 и их применяемость на мотоциклах и двигателе К750 М01 приведены в таблице. Для левого и правого цилиндров устанавливают одинаковые приборы.

УСТРОЙСТВО И РАБОТА

Карбюратор — горизонтальный, с центральным расположением поплавковой камеры и плоским дросселем вертикального хода. Он имеет две дозирующие системы — главную и холостого хода, а также пусковое устройство. Состоит из трех основных частей (рис. 1): корпуса 8, поплавковой камеры 38 и крышки 4 корпуса.

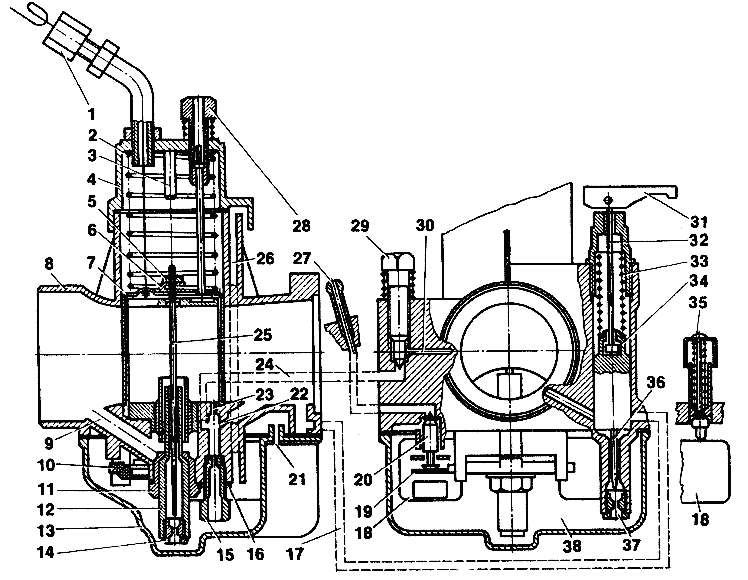

Рис. 1. Карбюратор К63Т: 1 — штуцер с контргайкой; 2 — пружина дросселя; 3 — ограничитель подъема дросселя; 4 — крышка корпуса; 5 — контргайка; 6 — планка дозирующей иглы; 7 — дроссель; 8 — корпус; 9 — воздушный канал распылителя; 10 — ось рычага поплавка; 11 — корпус распылителя; 12 — распылитель; 13— крышка поплавковой камеры; 14— главный топливный жиклер; 15— топливный жиклер малой частоты вращения; 16 — стопорная шайба; 17 — канал подвода топливной смеси из пускового устройства; 18 — поплавок; 19 — упор топливного клапана для регулировки уровня топлива; 20 — топливный клапан; 21 — дренажное отверстие; 22 — эмульсионное отверстие; 23 — переходное отверстие; 24 — воздушный канал жиклера малой частоты вращения; 25 — дозирующая игла; 26 — канал, соединяющий поплавковую камеру с внешней средой; 27 — топливо-приемный штуцер; 28 — винт для регулировки малой частоты вращения коленчатого вала; 29 — винт для регулировки качества смеси при малой частоте вращения; 30 — воздушный канал; 31 — рычаг пускового устройства; 32 — щиток; 33 — пружина; 34 — плунжер пускового устройства; 35 — утопитель поплавка; 36 — игла плунжера; 37 — топливный жиклер пускового устройства; 38 — поплавковая камера.



Поплавковая камера соединена с внешней средой каналом 26, находящимся в корпусе. В крышке камеры предусмотрено дренажное отверстие 21. Поплавковый механизм рычажного типа состоит из двух поплавков 18 прямоугольной формы, соединенных общим рычагом. Поплавки и рычаг выполнены из капролактама как единая деталь.

В рычаг вставлена ось 10, крепящая поплавковый механизм к двум колонкам корпуса карбюратора. Топливный клапан 20 изготовлен из латуни в виде иглы. На его верхней конусной части установлена шайба из эластичного материала, которая практически не изнашивается, и благодаря этому обеспечивается высокая стабильность уровня топлива в поплавковой камере. В нижней части клапана сделана проточка, посредством которой он соединен с поплавком (тем самым предотвращается его зависание в направляющем канале).



Пять случайных мотоциклов:

Основные данные	Модель карбюратора
	К63Ф	К63Т	К63У
	Применяемость
	«Днепр—12», К750 М01	«Днепр—11» «Днепр—1 6»	«Урал»
Диаметр диффузора, мм	26	26	28
Диаметр смесительной камеры, мм	28	28	30
Пропускная способность главного топливного жиклера, см3/мин	135	165	170
Диаметр отверстия распылителя, мм	2,78	2,78	2,78
Пропускная способность топливного жиклера холостого хода, см3/мин	50	50	50
Пропускная способность топливного жиклера корректора, см3/мин	55	55	55
Диаметр отверстия холостого хода, мм	0,7	0,7	0,7
Диаметр переходного отверстия, мм	1,2	1,2	1,2
