Модернизированное электрооборудование на ИЖ-49

Можно ли использовать на мотоцикле ИЖ-49 модернизированное электооборудование: генераторы Г-36М и распределительные коробки П-37 ?

Да, можно. Вот что для этого надо сделать. Генератор Г-36М, который устанавливается на мотоциклы ИЖ-56 и «ИЖ-Планета», отличается от применявшегося на ИЖ-49 генератора Г-36 только тем, что имеет дополнительное сопротивление поверх одной из катушек возбуждения статора. Поэтому, чтобы использовать его на мотоцикле ИЖ-49 с распределительной коробкой П-35, необходимо исключить из схемы генератора (рис. 1) дополнительное сопротивление 4. Для этого по-другому подсоединяют выводы, идущие из корпуса статора к его клеммовой колодке. Вывод 6 обмотки сопротивления отсоединяют от «массы» генератора, а затем изолируют. Вывод 3 обмотки возбуждения, который помещен вместе с выводом 5 в одной изоляционной трубочке, отсоединяют от клеммы Ш и подключают на «массу». Вывод 2 переносят на клемму Ш. К клемме Я остается подключенной только щетка генератора, не показанная на схеме.

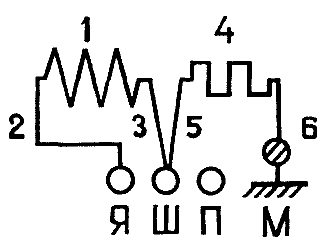

Рис. 1. Схема статора генератора Г-36М

Рис. 2. Схема статора генератора Г-36

Теперь о том, как применить распределительную коробку П-37 с генератором Г-36. В этом случае в схему {рис. 2) придется вводить дополнительное сопротивление (оно, как и выводы обмотки возбуждения, подключается согласно рис. 1). Для намотки его целесообразно изготовить катушку из текстолита или эбонита, эскиз которой представлен на рнс. 3. Величина дополнительного сопротивления должна быть 6—7 ом. Ориентировочно такая величина получается при использовании ни-хромового провода диаметром 0,5 мм и длиной 120 см или диаметром 0,55 мм и длиной 134 см. Можно применять и другой провод — манганиновый, константановый и т. п.

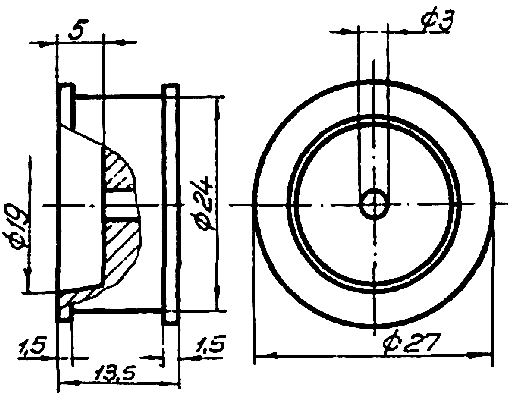

Рис. 3. Катушка для намотки дополнительного сопротивления

При намотке провода на катушку не должно быть межвитковых замыканий. Надо также учитывать, что во время работы он нагревается.

Рис. 4. Монтаж дополнительного сопротивления на генератор Г-36

Монтаж дополнительного сопротивления на генератор Г-36 изображен на рис. 4. Однако не исключены и другие варианты его изготовления и установки.

1963N05P18-19
