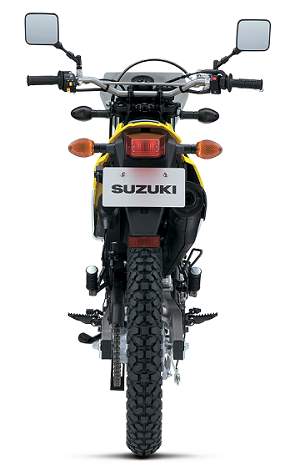

Мотоцикл Suzuki DR 200S 2014 обзор

Решение проблемы засорения поплавковой камеры в карбюраторе

Владельцам мотоцикла Ява 634 Чтобы сливное отверстие в поплавковой камере карбюратора на мотоцикле Ява 350 634 не засорялось, я вставил в него изогнутую (см. рисунок) пластмассовую трубку (пригоден использованный стержень от шариковой авторучки). Прямую трубку нагрел в кипятке и остудил на предварительно согнутой проволоке подходящего диаметра — так она сохранит форму и на ней не будет изломов. Установить ее легко если предварительно ослабить крепление крышки поплавковой камеры, а затем затянуть винты, зажав конец трубки в сливном отверстии.М. ИВАНОВ172500, Калининская область, г. Нелидово,ул. Куйбышева, 66, кв. 4 Пластмассовая трубка, предохраняющая сливное отверстие карбюратора от загрязнения: 1 — корпус поплавковой камеры; 2 — трубка; 3 — поплавок. 1980N06P33

Энергоснабжение Явы

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле.  Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер.  1979N03P31

ИЖ Планета 4

Новинка   В четвертом квартале 1983 года с конвейера мотоциклетного производства объединения «Ижмаш» сошла первая партия новых дорожных мотоциклов «ИЖ-Планета — 4». Сохраняя преемственность с «планетами» предыдущих моделей, «четвертая» вобрала в себя немало конструктивных изменений, направленных на повышение надежности работы, безопасности и комфортабельности езды, а также на улучшение внешнего вида, динамических и других эксплуатационных качеств.Бросается в глаза общность внешнего облика новой «Планеты» и «Юпитера— 4», который уже хорошо знаком мотоциклистам. Это естественно: колеса и их щитки, руль и топливный бак, подвеска и тормоза, детали облицовки и глушители у них унифицированы, причем внедрение новых узлов на «Планете» осуществлялось постепенно. Новый мотоцикл оснащен таким же одноцилиндровым двухтактным двигателем, как «ИЖ-Планета —3 02». Но, в отличие от пр...

Приспособление для разборки амортизатора задней подвески мотоцикла «Днепр»

Для разборки амортизатора   Ремонт амортизатора задней подвески у мотоцикла «Днепр» начинают с демонтажа наружного кожуха. Эта операция возможна только в том случае, если предварительно сжать пружину под кожухом и удалить сухари 5 (см. рисунок). Для этой цели я использую простейшее приспособление из кольцевой обоймы 3, оси 2 и двух болтов 1. Все детали с размерами показаны на рисунке. Из верхней проушины амортизатора удаляем сайлент-блок, на кожух сверху кладем обойму приспособления, вставляем в проушину ось и завинчиваем в нее болты до упора в специальные выемки на обойме. Поочередно заворачивая болты, сжимаем пружину до тех пор, пока сухари 5 не освободятся. Извлекаем сухари из гнезда и, вывинчивая болты из оси, освобождаем кожух и пружину. В.ВАСЬКОВ Костромская область, г. Нея   Приспособление для разборки амортизатора задней подвески мотоцикла «Днепр»: 1 — болт М8 (2 шт.); 2 — ось; 3 — обойма; 4 — верхняя проушина аморти...
