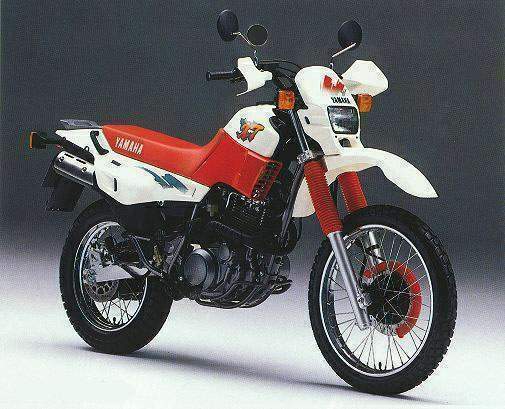

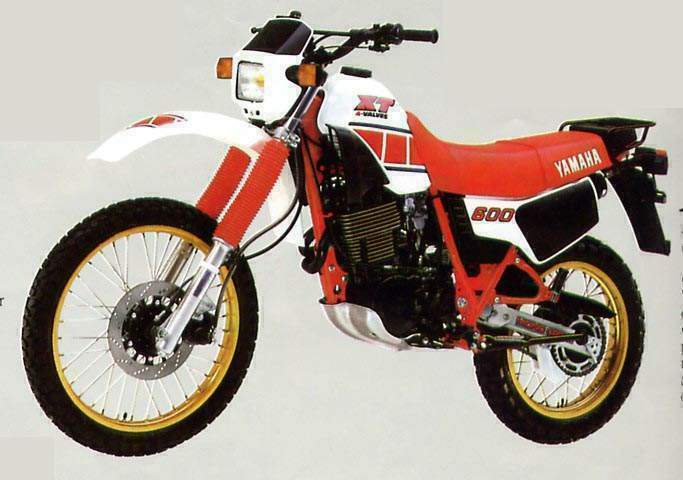

Мотоцикл Yamaha XT 600E 1993 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Cхема электрооборудования Ява 634

Электрооборудование Jawa 634 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35+35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4— лампа контроля работы генератора (6 В, 2 Вт); 5 — контрольная лампа дальнего света (6 В, 2 Вт); б — лампа освещения спидометра (6 В, 2 Вт); 7 — центральный переключатель; 8 — реле-прерыватель указателя поворота; 9 — звуковой сигнал; 10 — переключатель ближнего—дальнего света с кнопкой включения звукового сигнала; 11 — включатель указателя поворота; 12 — конденсаторы; 13 и 14 — контакты прерывателя зажигания левого и правого цилиндров; 15 и 16 — свечи зажигания; 17 — катушки зажигания; 18 — включатель стоп-сигнала; 19 — реле-регулятор напряжения; 20 — аккумуляторная батарея (6 В, 14 А-ч); 21 — генератор (6 В, 75 Вт); 22 — предохранитель (15 А); 23 — лампа стоп...

ИЖи для многодневки. ИЖ М12, ИЖ 64М

Ижевский машиностроительный завод является пионером отечественного мотоциклостроения. Одним из первых в нашей стране начал он делать и спортивные мотоциклы. Для соревнований по многоборью завод в настоящее время выпускает две основных модели специальных машин. Одна из них, ИЖ-64М, предназначается в основном для широкого круга спортсменов. У нее тот же двигатель, что и у популярного мотоцикла ИЖ Планета 2 , только форсированный. Это упрощает эксплуатацию и снабжение запасными частями. Рис. ИЖ М12 Более высокими показателями обладает другая модель — ИЖ-М12, предназначенная для ответственных состязаний, таких как чемпионаты страны. В новой машине нашли развитие решения, заложенные в конструкции ИЖ-М10, который принес заводу большую золотую медаль ФИМ на международных шестидневных соревнованиях 1967 года. Двигатель ИЖ-М12 (одноцилиндровый с двухканальной продувкой) изготовляется в трех модификациях — классов 250, 350 и 500 см3. Они различаются диаметром цилиндра (соответств...

Ремонт глушителя. Урал М63 и подобных.

О ремонте глушителей   На мотоциклах М-63 Урал глушители выходят из строя из-за разрушения (прогара) внутреннего набора. Сначала отказывает один глушитель один грушитель, и тогда при больших оборотах двигателя мотоцикл трясет. Я продлил срок службы глушителей, заменив их внутренний набор трубой с 20 отверстиями, как показано на рисунке. К трубе спереди привариваем опорный диск 2, сзади — втулку 6 и подгоняем их так чтобы диск плотно сидел в выпускной трубе 1, а втулка — в сужающейся части глушителя. Отверстие для винта 5 (или двух болтов) сверлим после подготовки и установки трубы. Переделанный глушитель: 1 — выпускная труба; 2 — опорный диск; 3 — корпус глушителя: 4 — труба-вставка: 5— винт М5. разрезная шайба и гайка;6— втулка. Все детали — стальные Ремонтировать нужно одновременно оба глушителя, чтобы их сопротивление было одинаковым. Для этой же цели диски 2 следует отбрабатывать совместно, соединив их винтом М5.Отремон...

Как продлить срок службы двигателя, стоящего на мотоцикле Днепр

Как продлить срок службы двигателя, стоящего на «Днепре» Все мотоциклисты хотят, чтобы главная часть машины — двигатель всегда работала исправно и как можно дольше не требовала ремонта. Многие, однако, забывают, что долговечность его зависит не только от конструкции и технологии изготовления, но и от умения грамотно обслуживать мотор в связи с условиями эксплуатации, а это уже дело самого владельца мотоцикла. В особенности, когда речь идет о тяжелых машинах с колясками, поступающих главным образом труженикам села.Срок службы двигателя, стоящего на «Днепре», в основном определяется износостойкостью стенок цилиндров, поршневых колец и канавок для них в поршне. Эти детали наиболее подвержены действию абразива, который попадает в двигатель в виде пыли, содержащейся в воздухе, топливе и масле. Некоторые исследования показывают, что 1 г пыли в цилиндре снимает с поверхности трущихся деталей приблизительно 1 г металла! Поэтому надо принять все возможные меры...
