Спортивный мотоцикл Саркана Звайгнзе СЗ-50
Саркана Звайгзне
На первенстве СССР прошлого года по шоссейно-кольцевым гонкам в классе 50 см3 выступала команда рижского мотозавода «Саркана Звайгзне» на спортивных мотоциклах СЗ-50. Это было серьезным испытанием для машин и боевым крещением для молодых спортсменов завода.

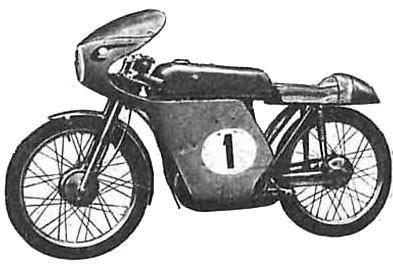

Мотоцикл СЗ-50 — первая спортивная машина, созданная энтузиастами мотоспорта, конструкторами «Саркана Звайгзне». На ней с некоторыми конструктивными доработками применен ряд узлов и деталей мопеда «Рига-1». К оригинальным узлам относятся: трубчатая сварная рама, топливный бак емкостью 10 л, рулевое управление, седло, передний и задний щитки.
На базе двухтактного мопедного мотора Ш-50 сделан двигатель с измененной шатунно-поршневой группой и встроенной пятиступенчатой коробкой передач. Сравнительно высокая мощность — 6,8 л. с. достигнута повышением степени сжатия, изменением фаз газораспределения, применением карбюратора К-55 с диаметром диффузора 20 мм и тщательным подбором выпускной системы. По сравнению с серийным у цилиндра двигателя СЗ-50 увеличено оребрение. Степень сжатия — 12; зажигание — от маховичного магдино.
Передняя вилка мотоцикла, как и у мопеда «Рига», телескопическая, а задняя подвеска — маятникового типа с пружинными амортизаторами. На СЗ-50 установлены тормоза колодочного типа. Диаметр тормозного барабана 120 мм, размер шин 2,25 — 19.
Габаритные размеры: длина мотоцикла 1800 мм, ширина по рулю — 525 мм, высота — 850 мм, вес — 42 кг. СЗ-50 развивает максимальную скорость 105 км/час.
В этом году наш спортивный мотоцикл будет демонстрироваться на ВДНХ в г. Москве. Мы надеемся, что он привлечет внимание спортивных организаций и любителей мотоспорта как перспективная машина для вовлечения молодежи в занятия мотоциклетным спортом.
В. ГОРНИК, главный конструктор рижского мотозавода Саркана Звайгзне
1965N06P6
