Установка переключателя День-Ночь на мотоцикл ИЖ Юпитер 5
Правила дорожного движения требуют: в светлое время суток у мотоцикла должен быть включен ближний свет фар. Чтобы при этом бесполезно не горели другие лампы, нагружая аккумуляторную батарею и генератор, целесообразно ввести переключатель «День-Ночь». На ИЖ Юпитер 5 с этой целью я дополнительно поставил такой же переключатель, как для указателей поворота, введя его в разрыв черного провода, идущего от вывода 6 замка зажигания, как показано на рисунке.
В положении «День» (переключатель выключен) горит только ближний свет фары, в положении «Ночь» (переключатель включен) система освещения действует как обычно.
Б. БОБКОВ
Московская область, п. Лопатино

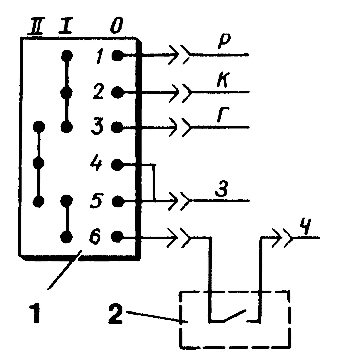

Схема подсоединенияпереключателя «День—Ночь»: 1 — замок зажигания; 2 — дополнительный переключатель.
1988N07P33
